NRYB-220

产品分类:微机保护测控装置

关注度:115

发布时间:2023-03-02 21:57:48

产品简介:装置简介适应范围:主要用于充气柜、固体绝缘柜、 450小型开关柜等装置材料:外壳/面板···

产品详情 | PRODUCT DETAILS



装置简介

适应范围:
主要用于充气柜、固体绝缘柜、 450小型开关柜等

装置材料:
外壳/面板均为铝合金型材、阻燃性接线端子、液晶显示、电磁兼容抗干扰性强

技术说明
装置电源:AC/DC:85-265V;可特殊定制DC24V、DC48V等。

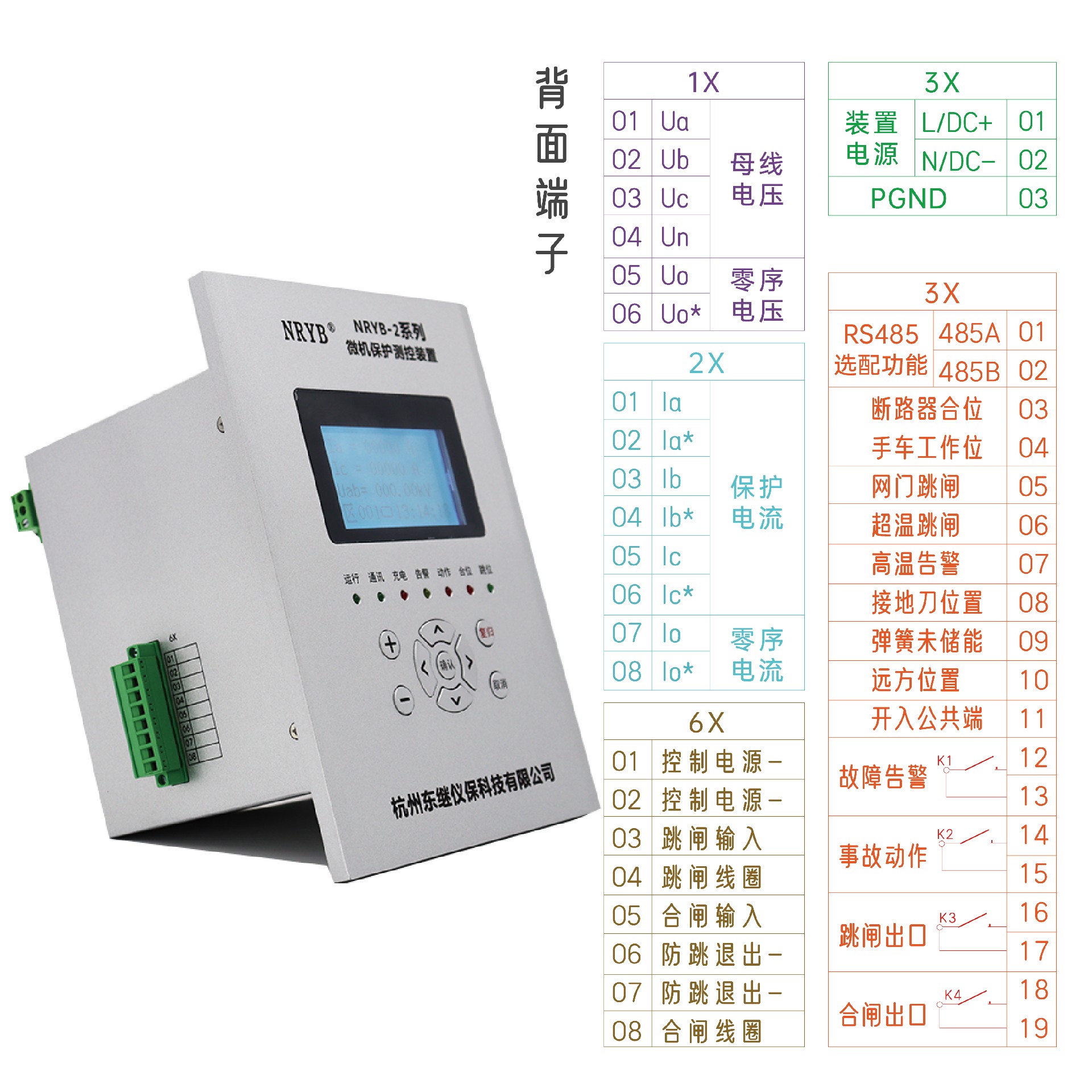

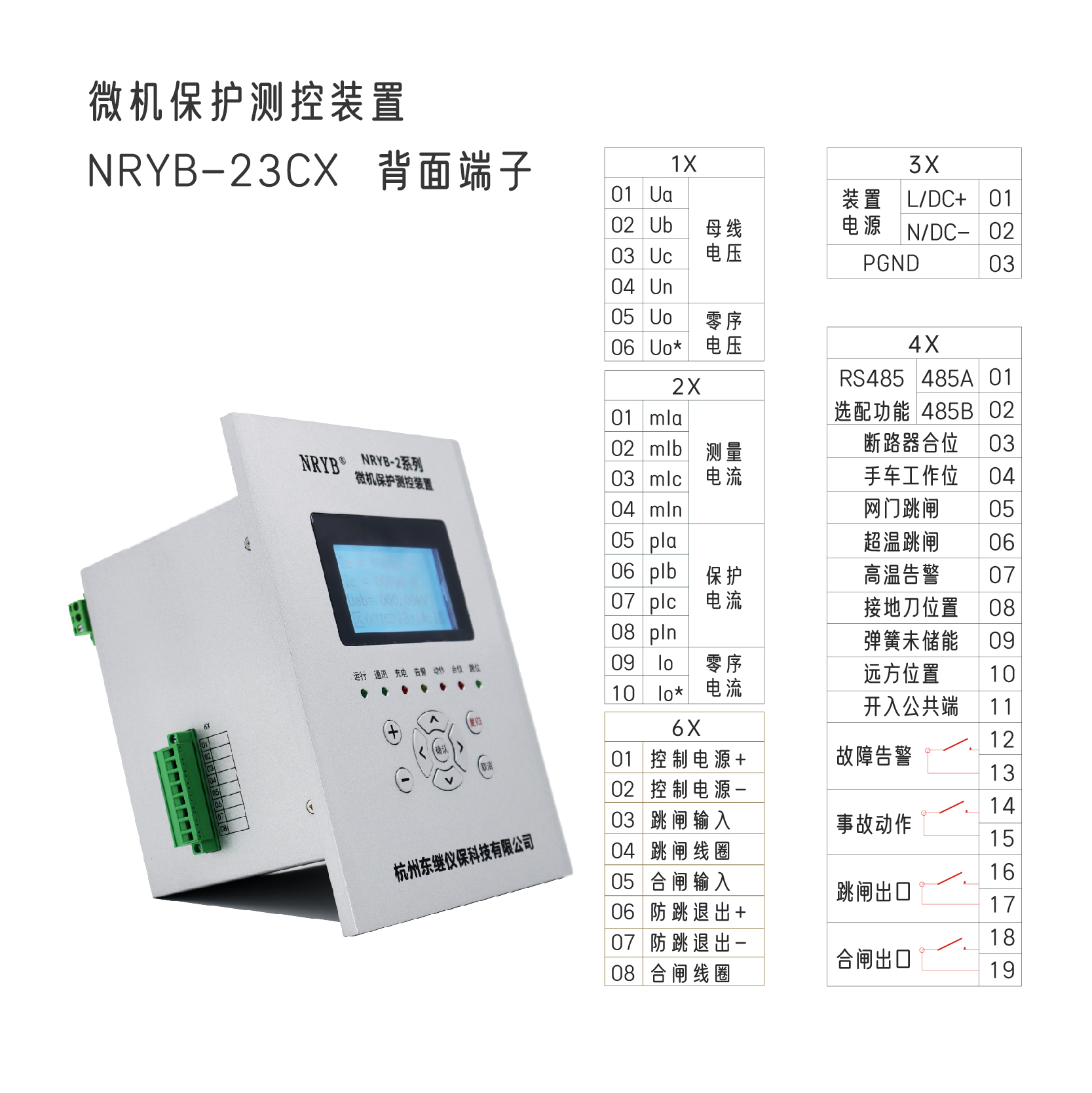

交流量采集:8路,保护为4路电流、4路电压
开关量采集:6-8个,继电器出口:4个,其中有2个为告警/跳闸信号出口。
485通讯口:1路,Modbus-RTU标准协议(选配)

保护功能(根据型号具体配置)
过流Ⅰ段保护、过流Ⅱ段保护、过流Ⅲ段保护、反时限过流保护、过流加速保护、过负荷保
护、启动速断保护、正序过流、负序过流、过热保护、零序Ι段保护、零序Ⅱ段保护、零序加速
保护、低电压保护、过电压保护、一次重合闸、二次重合闸、三次重合闸、重合闸闭锁、重瓦
斯保护、轻瓦斯保护、超温保护、过温保护

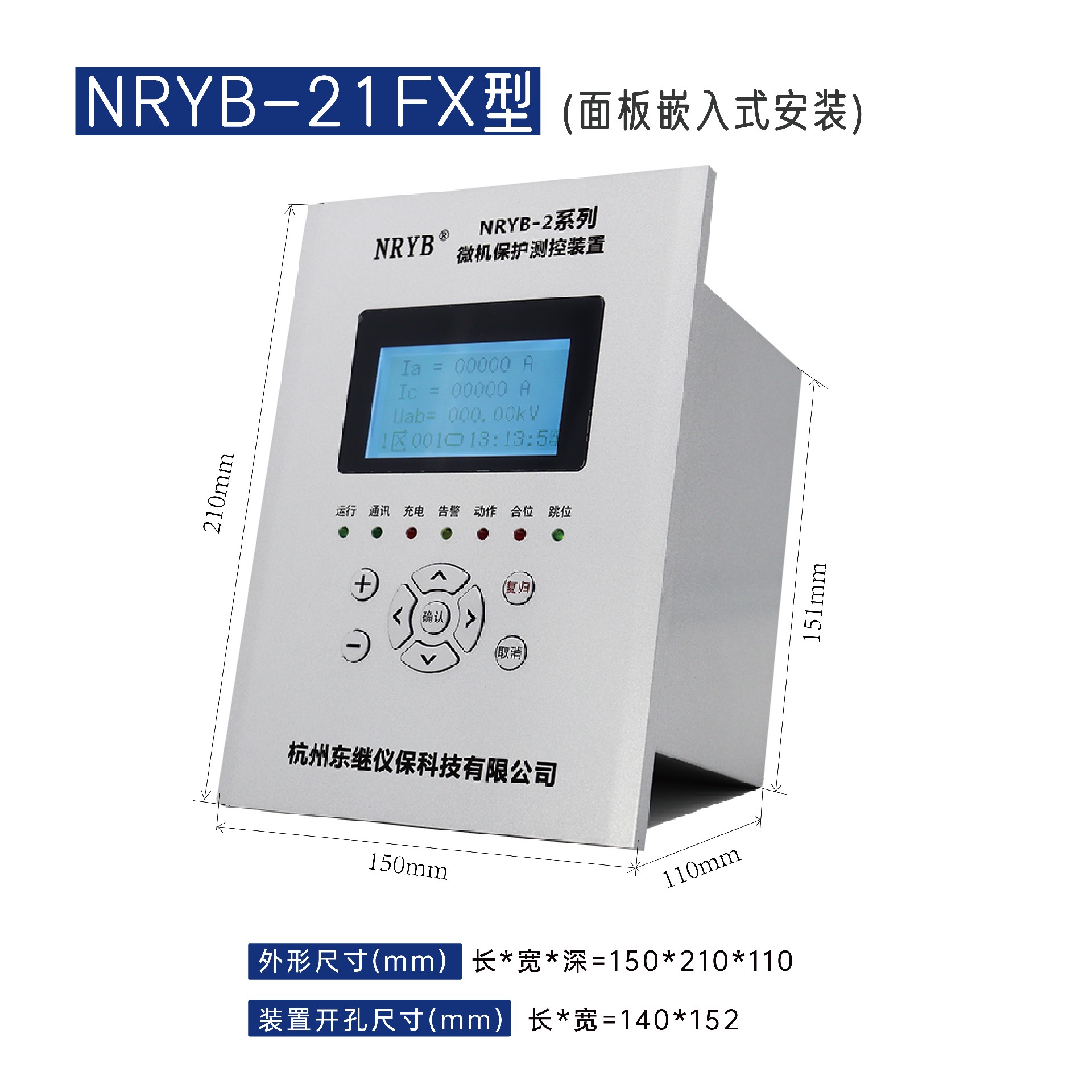

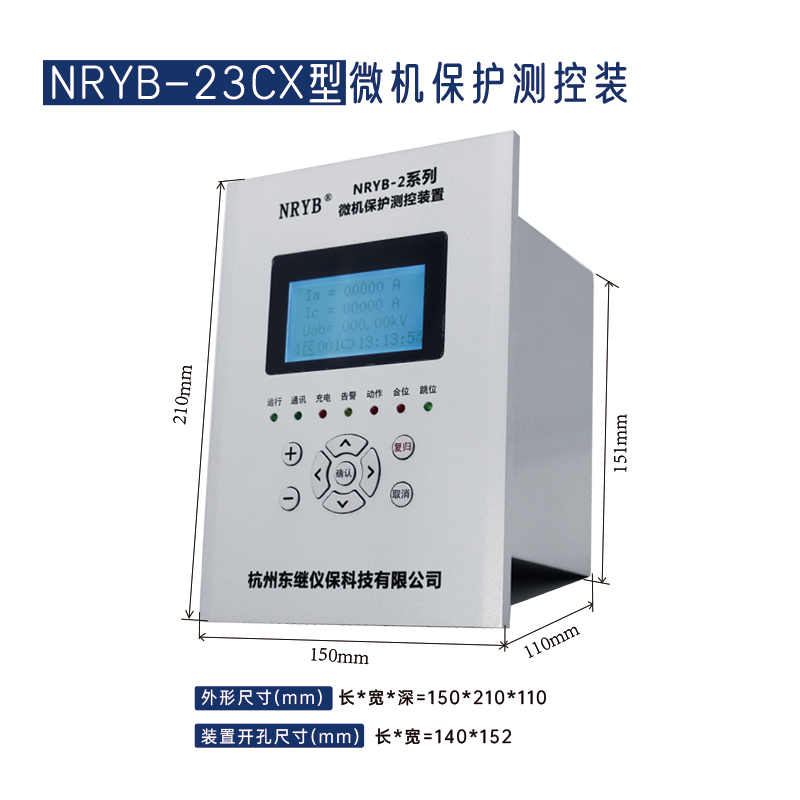

尺寸说明
NRYB-220:            外观尺寸:宽*高 = 108*144  开孔尺寸:宽*高 = 100*135
深度:100mm
NRYB-210V(竖装):外观尺寸:宽*高 = 73*158   开孔尺寸:宽*高 = 70*147
深度:100mm
NRYB-210H(横装):外观尺寸:宽*高 = 158*73   开孔尺寸:宽*高 = 147* 70
深度:100mm
