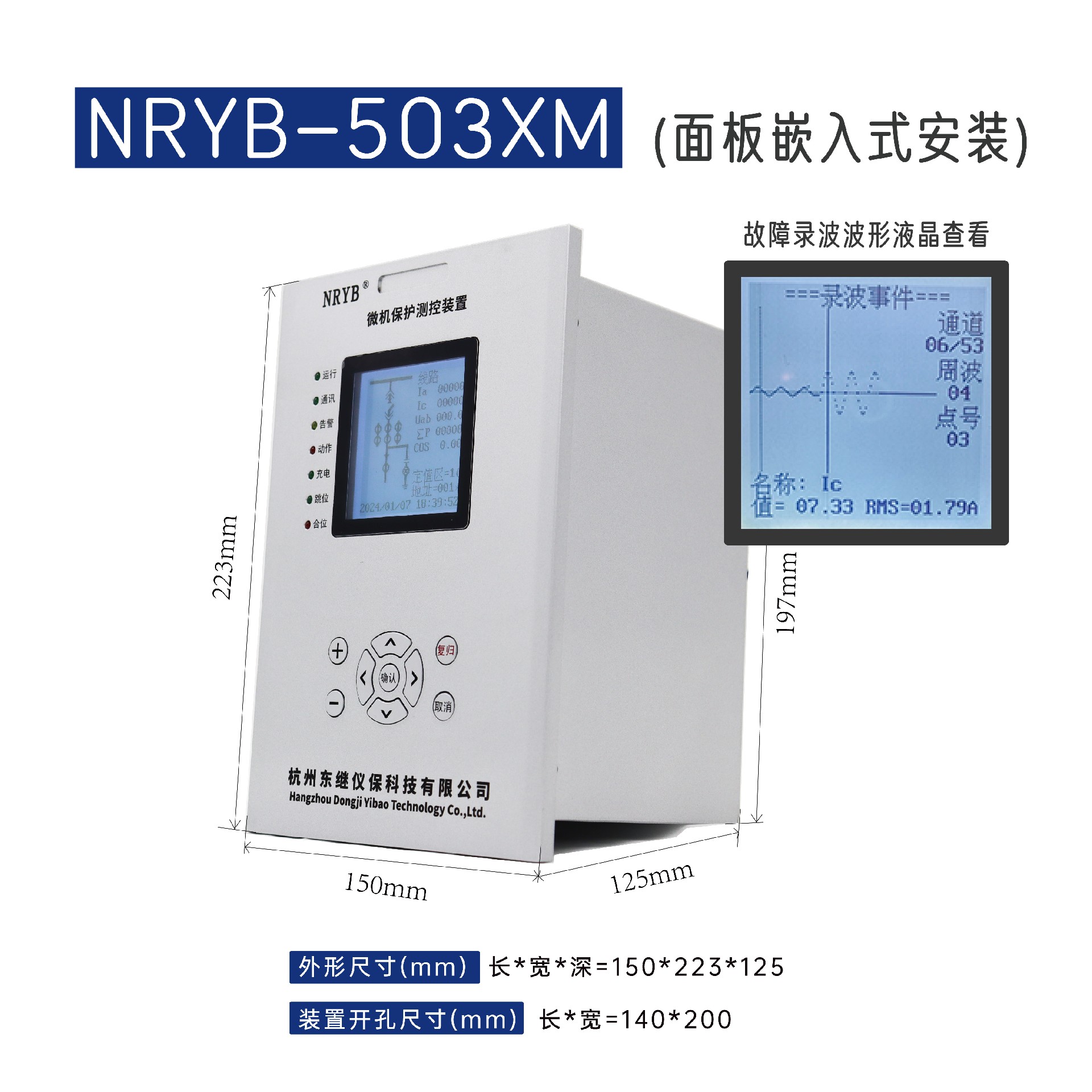

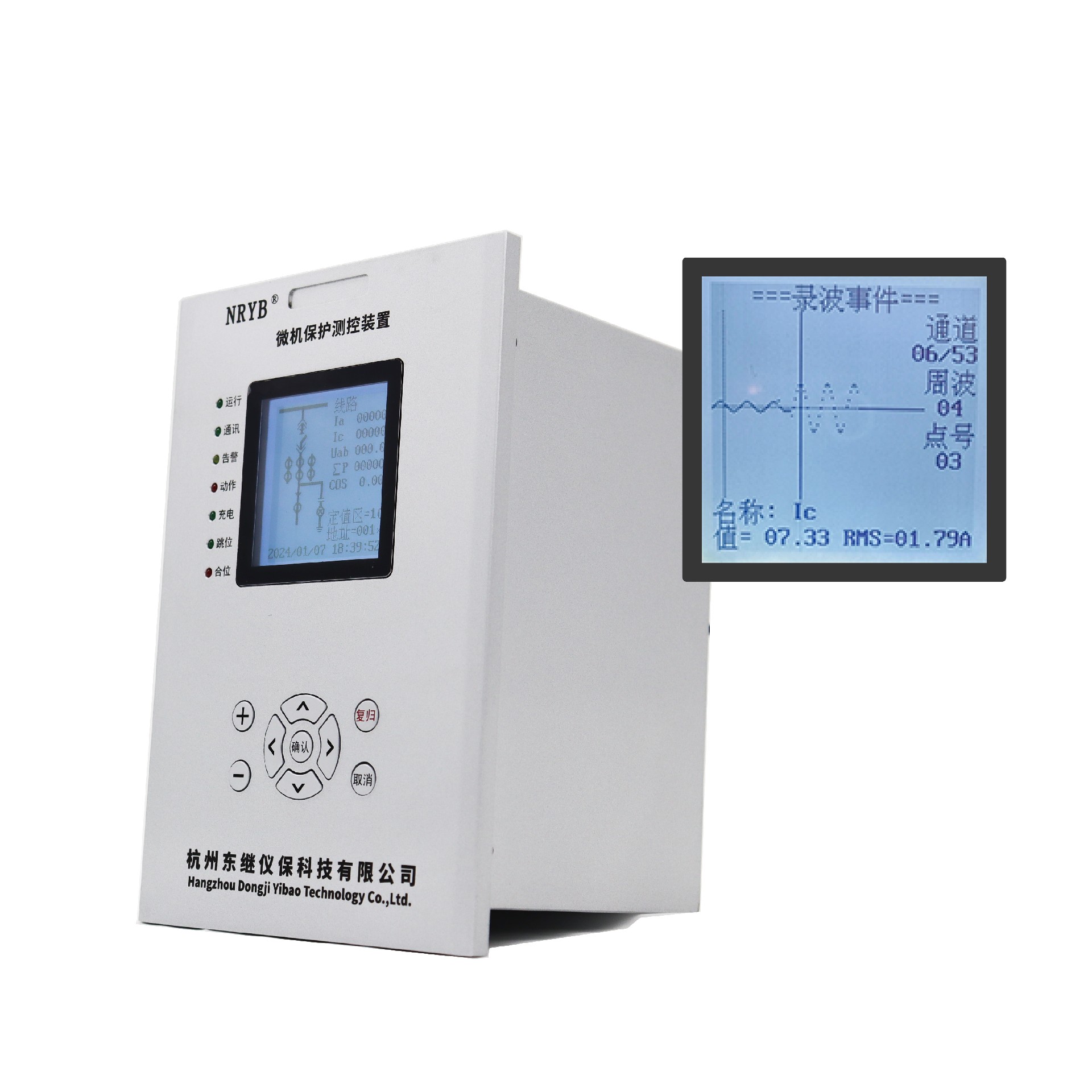

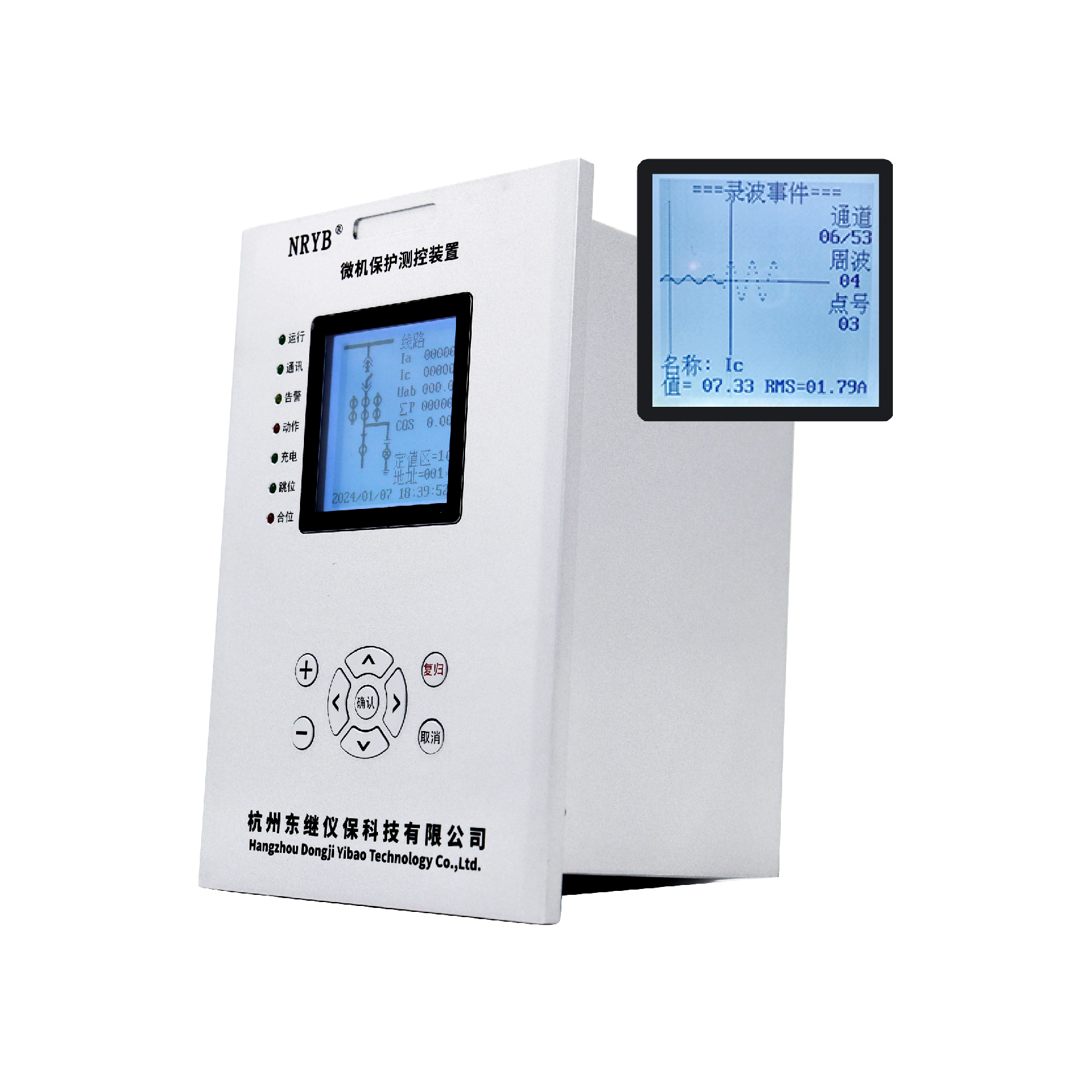

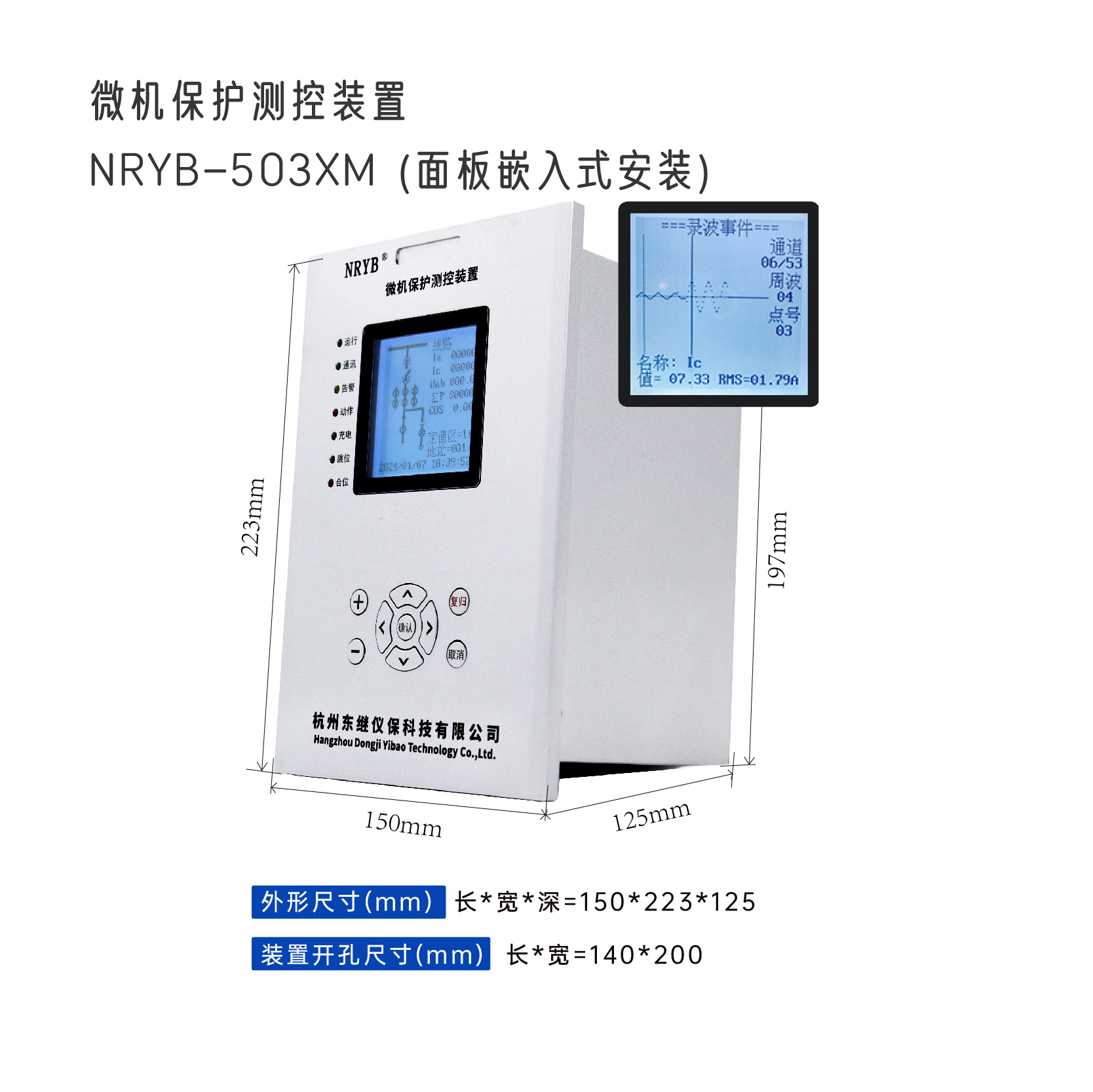

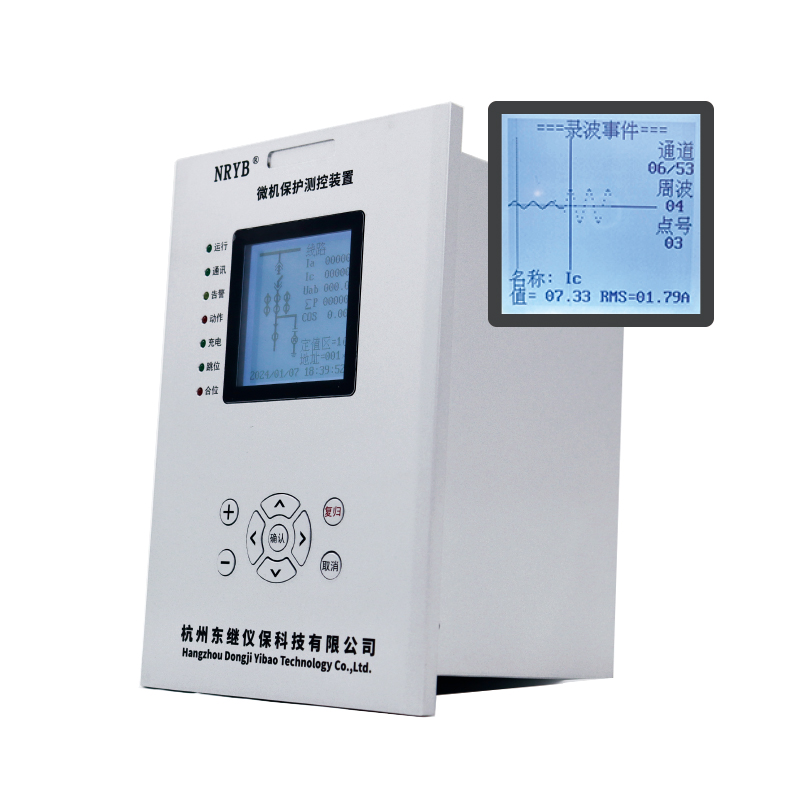

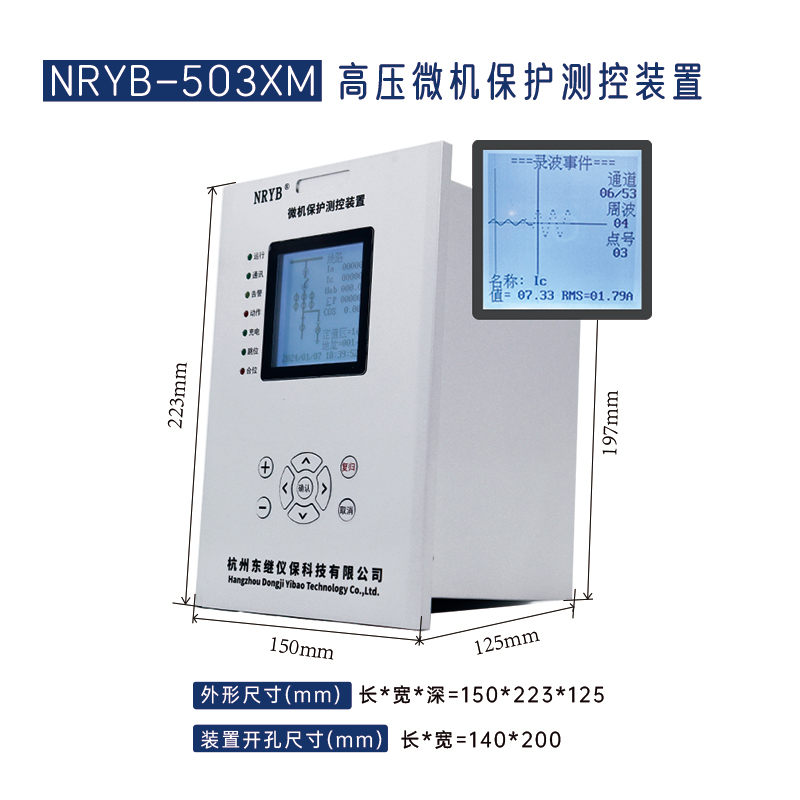

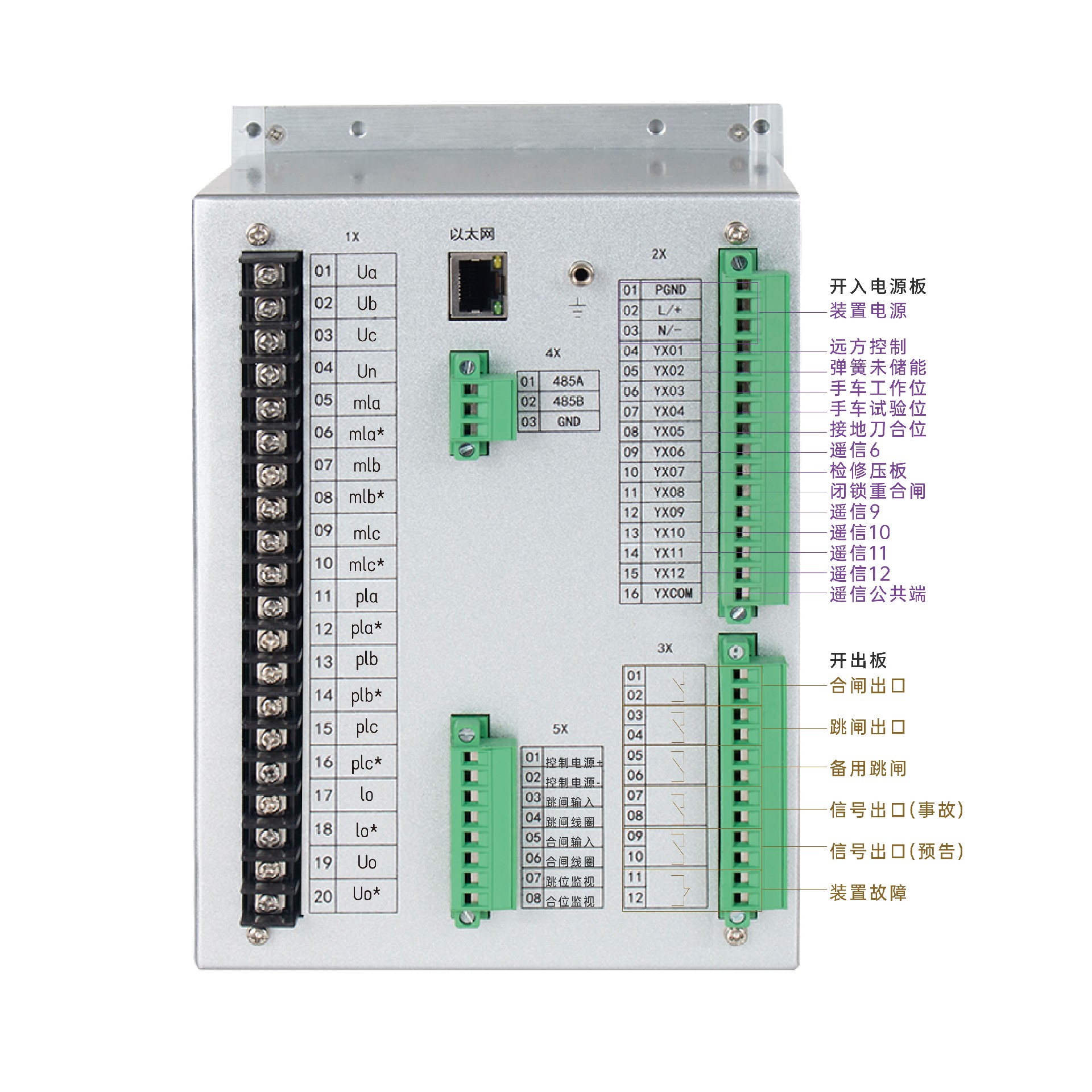

NRYB-503XM微机保护测控装置
产品分类：微机保护测控装置
关注度：432
发布时间：2023-03-02 21:54:15
产品简介：应⽤范围 NRYB-9510系列数字式保护测控装置是在公司积累多年研发、生产数字式保护测控···
产品详情 | PRODUCT DETAILS
产品名称：NRYB-503XM微机保护测控装置
所属分类：微机保护测控装置
概要信息：数字式保护测控装置是在公司积累多年研发、生产数字式保护测控装置的基础上,经过大量的市场调研、配置方案论证所推出的面向35kV及以下电压等级的输配电元件及线路,备自投,电容器,站用变压器,电容器,电动机的保护、测量与控制系统；可替代高低压开关柜上传统继电器保护，为高低压开关柜、箱式变电站、户外开关等一次设备完成保护和监控功能,适用于高低压开关柜制造厂、电力、石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。
| 强大的测量功能 | · 采集计算UA、UB、UC、UAB、UBC、UCA、 U0、I0、IA、IB、IC、P、Q、COSΦ、f。 · 相角显示：测量、保护电量都具有相角显示功能，方便接线检查； · 谐波测量：计算各相的谐波总电压、测量谐波总电流；计算各相电压、电流的1-15次谐波幅值； · 电能质量分析：计算各相电压、测量电流的谐波畸变率（THD）；计算各相电压、电流的1-15次谐波的谐波含有率（HR）。 |
| 测控功能 | · 14路开入量遥信采集,默认是无源接点;（可选配：有源接点DC220V/DC110V）； · 断路器遥控分合； · 遥信事件、保护事件SOE、遥控事件、自检事件、功能事件等； · 四象限电度计量。 |
| 人性化设计 | · 全汉化菜单显示，操作简便、学习容易； · 各路保护交流量、测量交流量、P、Q均可采用软件自动校准； · 提供多对跳闸输出接点及信号输出接点，可灵活设置输出接点逻辑； · 独立整定4套保护定值，定值区之间切换复制安全简单。 |
| 高可靠性 | · 具有优异的抗干扰性能； · 组屏或安装于开关柜时不需要安装其它抗干扰模块。 |
| 丰富的通信接口 | · 标准配置为1个RS485口(MODBUS-RTU通讯协议)； · 选配：1个网络通信接口(MODBUS-TCP通讯协议)； |
| 丰富的对时接口 | · 方案 1:标准配置 1对时(软件对时) · 方案 2:选配(SNTP 网络对时) |
技术性能及指标
| 工作电源 | a) 直流电源:DC220V 交流电源 AC220V，频率 50Hz b) 直流电源:DC110V (订货注明 |
额定交流参数 | a) 相电压：100/ 3v c)交流电流：5A(标配)或1A (订货注明) d)额定频率：50Hz或 6OHz (订货注明) e)CPU 模件的输入状态量电 无源输入(标配) 或 DC220V/DC110V (订货注明) |
测量原件的准确度(在正常工作大气条件下)
| a) 保护部分 | |
| 电流、电压:不超过±3%; | 低频动作值:不超过±0.02Hz; |
| 滑差闭锁值:不超过±0.01Hz或±1% | |
| 动作时间:1.5倍lset(电流整定值)测试条件 | 速断:≤40ms |
| 定时限时间误差: 不超过±1%或±40ms | 反时限时间误差: 不超过±3%或±40ms |
| b) 测量部分--测量精度 | |
| 采样电流、电压:±0.3% | 频率:± 0.01Hz |
| 功率因数:± 0.003 | 功率:±0.5% |
| 电度:± 1% | 事件顺序记录站内分辨率:≤2ms |
| 遥控正确率:10096 | |
| 环境条件 | |
环境温度 | 正常工作温度：-10℃ ～ 55℃ 极限工作温度：-20℃ ～ 70℃ 贮存及运输：-30℃ ～ 70℃ |
| 相对湿度 | 5% ～95%；(产品内部既不应凝露，也不应结水) |
| 大气压力 | 80kPa～110kPa |
| NRYB-503XM | 线路 | 线段自投 | 配变 | 电容器 | 电动机 | |
| 交流量 | 电压PT （Ua、Ub、Uc、U0） | √ | √ | √ | √ | √ |
| 测量CT （Iam、Ibm(Io2)、Icm） | √ | √ | √ | √ | √ | |
| 保护CT （Ia、Ib、Ic、I0） | √ | √ | √ | √ | √ | |
| 遥信量 | 14路开关量输入 | √ | √ | √ | √ | √ |
| 开出量 | 6路继电器输出；其中装置故障输出为（常闭） | √ | √ | √ | √ | √ |
| 保护功能 | 速断保护（低压闭锁，方向闭锁过流，复合电压闭锁判据） | √ | √ | √ | √ | √ |
| 两段定时限过流保护（低压闭锁，方向闭锁过流，复合电压闭锁判据） | √ | √ | √ | √ | √ | |
| 反时限过流Ⅲ段保护(一般、非常、极端) | √ | √ | √ | √ | √ | |
| 过流加速段保护（低压闭锁，方向闭锁过流，复合电压闭锁判据） | √ | √ | √ | / | √ | |
| 低周减载保护（无流闭锁，低压闭锁）（滑差闭锁可退） | √ | √ | √ | / | / | |
| 过电压保护 | √ | √ | √ | √ | √ | |
| 低电压保护（有流闭锁功能） | √ | √ | √ | √ | √ | |
| 三段零序过流保护(零序过流方向保护) | √ | √ | √ | √ | √ | |
| 反时限零序过流Ⅲ段保护(一般、非常、极端) | √ | √ | √ | √ | √ | |
| 零序过压保护 | √ | √ | √ | √ | √ | |
| 过负荷告警 | √ | √ | √ | √ | √ | |
| 重合闸保护（不对应起动） | √ | / | / | / | / | |
| 充电保护 | √ | √ | / | / | / | |
| 单向进线自投和自复功能 | √ | √ | / | / | / | |
| 低压侧两段零流2保护 | / | / | √ | / | / | |
| 负序过流保护(不平衡保护) | / | / | √ | / | √ | |
| 4路非电量保护（对应名称可以修改） | / | / | √ | / | √ | |
| 起动速断保护 | / | / | / | / | √ | |
| 正序过流保护 | / | / | / | / | √ | |
| 过热保护（告警或跳闸可选择） | / | / | / | / | √ | |
辅助功能 | 跳闸出口，备用联跳，两路信号出口 具有现场可编逻辑功能,可灵活用于各种工艺联锁 | √ | √ | √ | √ | √ |
| 告警信息 | CT断线，PT断线 | √ | √ | √ | √ | √ |
| 控制回路异常 | √ | √ | √ | √ | √ | |
| 零序电流自产；零序电压自产 | √ | √ | √ | √ | √ | |
| 操作回路 | 内置防跳回路（不用可解除） | √ | √ | √ | √ | √ |
| 跳、合闸电流自适应,交直流通用 | √ | √ | √ | √ | √ | |
| 跳合闸回路监视功能 | √ | √ | √ | √ | √ | |
测控功能 | 一次值、二次值均可独立显示 | √ | √ | √ | √ | √ |
| 电流、电压、频率、功率、功率因数，四象限电度 | √ | √ | √ | √ | √ | |
| 遥控分、合闸 | √ | √ | √ | √ | √ | |
| 液晶显示故障录波波形 | √ | √ | √ | √ | √ | |
| 15次电流电压谐波分析 | ||||||
| 通讯 | 1路RS485，路以太网通讯(选配) | |||||
| 对时 | 标配：RS485软件对时 选配：SNTP网络对时 |
| NRYB-5038M | 备自投装置 | |
| 交流量 | 母线电压(Ua1、Ub1、Uc1、Ua2、Ub2、Uc2) | √ |
| 进线电压(Ul1、Ul2)、进线电流(Il1、Il2)、母联电流(Ia、Ic) | √ | |
| 遥信量 | 12路开关量输入 | √ |
| 开出量 | 10路继电器输出；其中装置故障输出为（常闭） | √ |
自投功能 | 进线1备自投 | √ |
| 进线1自复自投 | √ | |
| 进线2备自投 | √ | |
| 进线2自复自投 | √ | |
| 进线自投联动切母联 | √ | |
| 母联备自投 | √ | |
| 母联自复自投 | √ | |
| 保护功能 | 速断保护 | √ |
| 过流Ⅱ段保护 | √ | |
| 过流Ⅲ段保护 | √ | |
| 充电保护 | √ | |
告警功能 | Ⅰ母PT断线告警 | √ |
| Ⅱ母PT断线告警 | √ | |
| 备自投动作告警 | √ | |
| 断路器拒动告警 | √ | |
辅助功能 | 跳闸出口，备用联跳，两路信号出口 具有现场可编逻辑功能,可灵活用于各种工艺联锁 | √ |
测控功能 | 一次值、二次值均可独立显示 | √ |
| 电流、电压、频率、功率、功率因数，四象限电度 | √ | |
| 遥控分、合闸 | √ | |
| 液晶显示故障录波波形 | √ | |
| 15次电流电压谐波分析 | √ | |
| 通讯 | 1路RS485，1路以太网通讯(选配) | √ |
| 对时 | 1）标配：RS485软件对时 | √ |
| 2）选配：SNTP网络对时 | √ |
| NRYB-5039M | PT并列保护装置 | |
| 交流量 | 电压PT(Ua1、Ub1、Uc1、Uo1、Ux1) | √ |
| 电压PT(Ua2、Ub2、Uc2、Uo2、Ux2) | √ | |
| 遥信量 | 12路开关量输入 | √ |
| 开出量 | 10路继电器输出；其中装置故障输出为（常闭） | √ |
并列、解列 功能 | 手动并列（带计量） | √ |
| 带计量自动并列（带计量） | √ | |
| 手动解列 | √ | |
| 保护功能 | 两段母线过压保护 | √ |
| 两段母线低压保护 | √ | |
| 两段母线零序过压保护 | √ | |
| 保护功能 | Ⅰ母PT断线告警 | √ |
| Ⅱ母PT断线告警 | √ | |
操作及装置 电源 | 交直流通用 | √ |
| 测控功能 | 一次值、二次值均可独立显示 | √ |
| 线电压、相电压 | √ | |
| 15次谐波分析 | √ | |
| 12路开入量输入 | √ | |
| 10路继电器输出 | √ | |
| 通讯 | 1路RS485，1路以太网通讯(选配) | √ |
| 对时 | 5）标配：RS485软件对时 | √ |
| 6）选配：SNTP网络对时 | √ |
