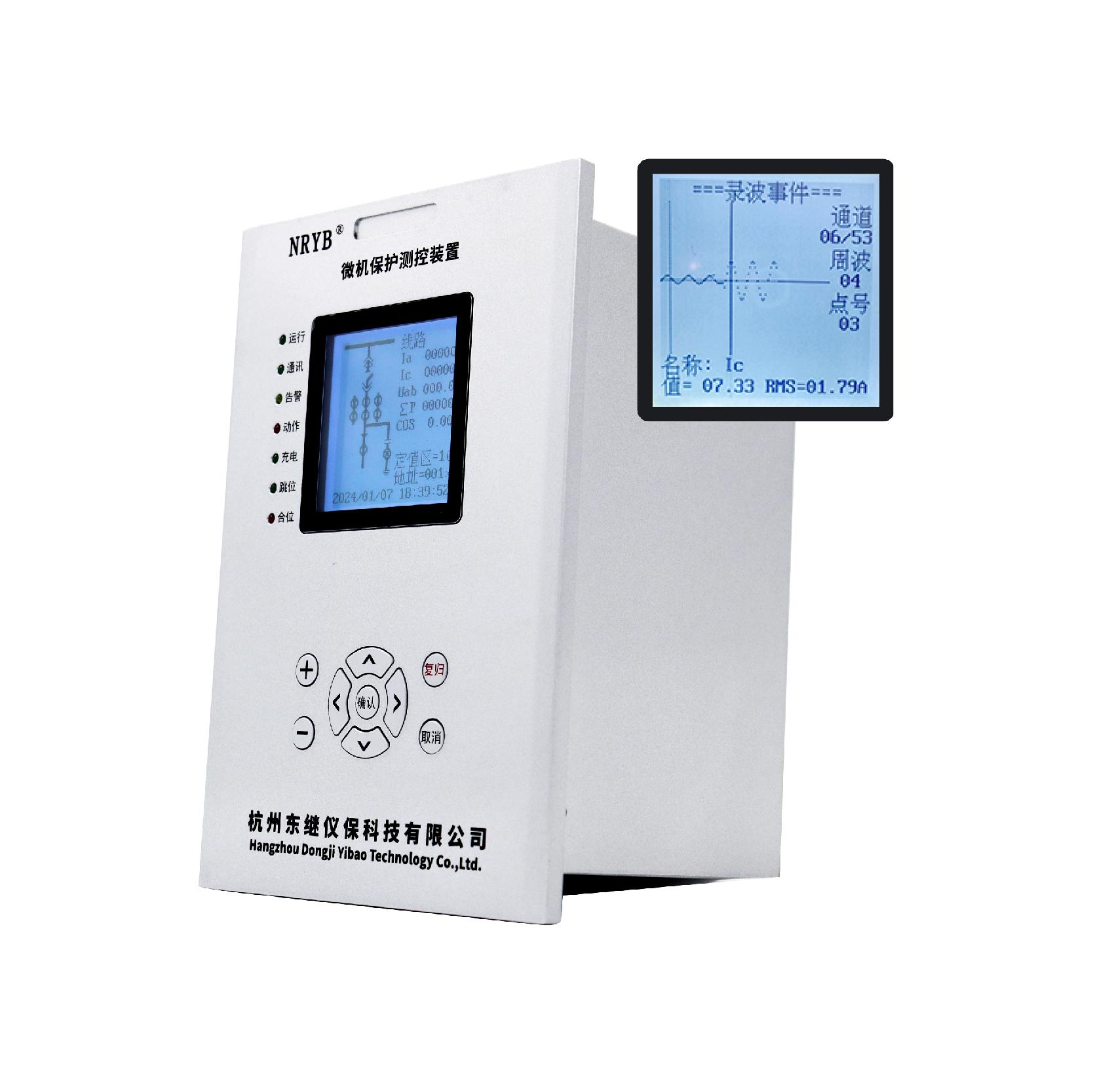

NRYB-5
产品分类：微机保护测控装置
关注度：169
发布时间：2023-03-02 21:52:34
产品简介：装置简介 NRYB-5系列微机保护测控装置（以下简称装置）是专为6～35kV高压开关柜开发的···
产品详情 | PRODUCT DETAILS
装置简介

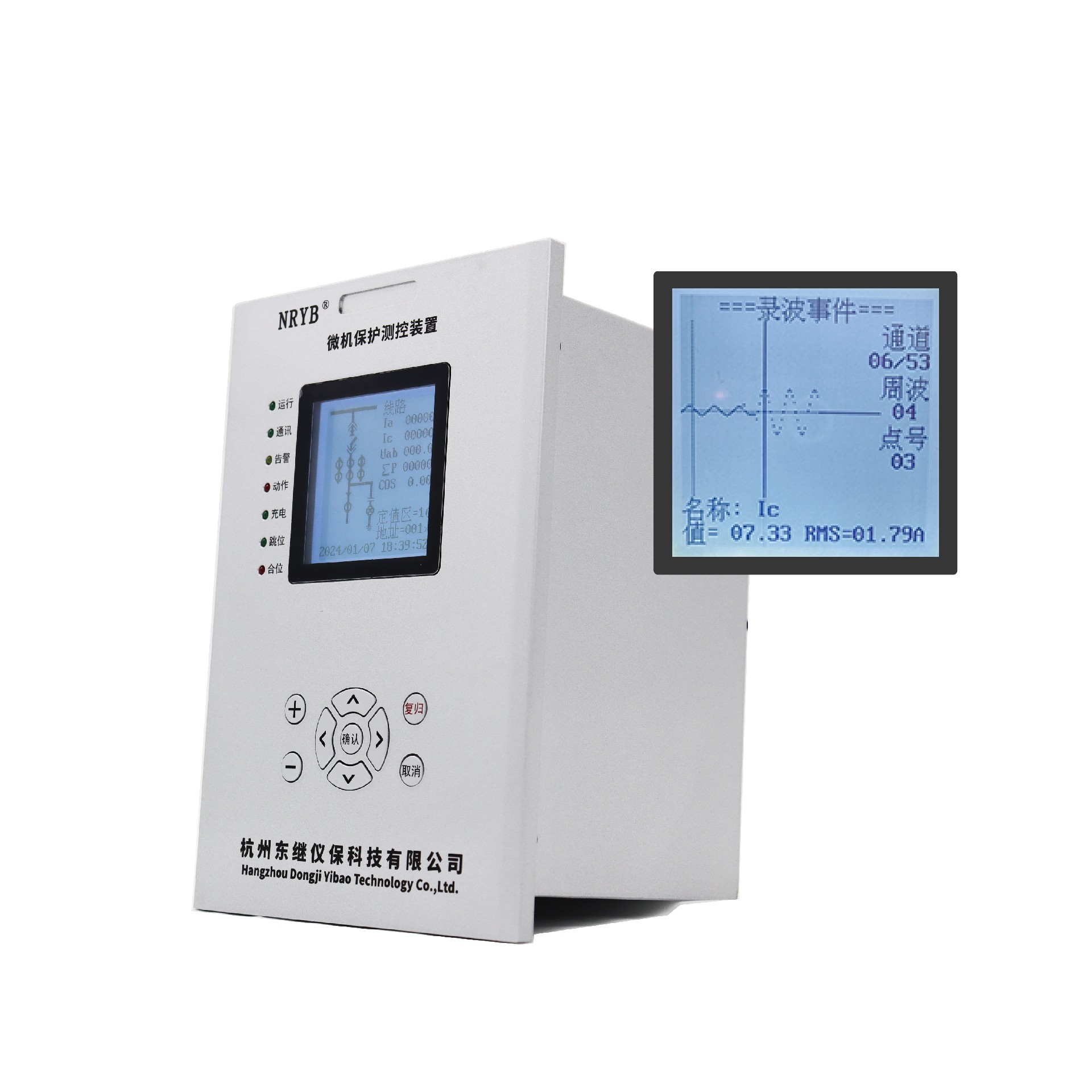

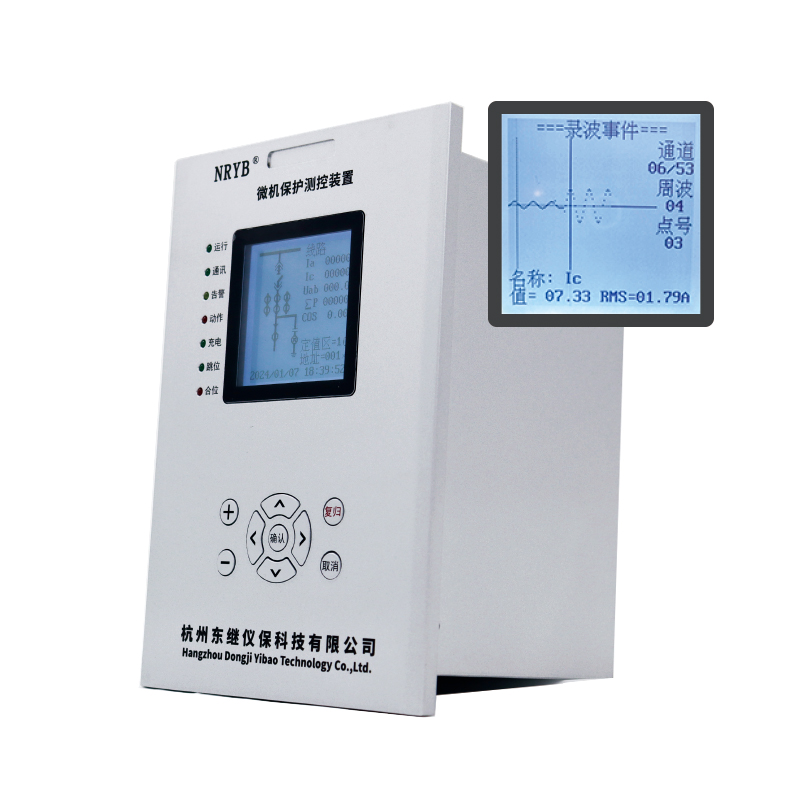

NRYB-5系列微机保护测控装置（以下简称装置）是专为6～35kV高压开关柜开发的保护、测控装置。可替代高低压开关柜上传统继电器保护，为高低压开关柜、箱式变电站、户外开关等一次设备完成保护和监控功能，适用于高低压开关柜制造厂、电力、石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。
专业化的结构设计
装置采用全金属铝合金机箱，体积小，重量轻，外形美观，安装方便；采用模块化结构设计，强弱电完全分开，通过国家九项电磁兼容标准；装置采用全密封式结构，精心的防尘、抗震设计，可实现全分散安装，不需要任何外部抗干扰器件石油、石化、化工、煤炭、建筑等各种行业的高低压配电系统中。
人性化设计
采用192×160点阵液晶，能实时显示一次接线图；配备大容量存储器，可存储500条分类型的SOE；可独立整定2套定值，定值切换安全方便。
高可靠性
采用新型高速32位CPU使装置具有很高的稳定可靠性；软件上采用彻底的模块化、平台化设计，显著提高了产品的可信赖性和可维护性。整机无可调节元件，选用高精度、高稳定的工业级器件，保证正常运行的高精度，避免因环境改变或长期运行而造成的采样误差增大；具备完善的自检功能。双网通信具有一个独立的RS485总线串行通信口；支持IEC60870-5-103规约(选配)，Modbus-RTU规约，可以很方便地和国内外众多厂家的硬件设备或软件系列进行联接；具有一个RJ45网络通信口；支持IEC60870-5-104规约。（NRYB-5J型标配）.
| 测控 | Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、 UCA、P、Q、PF、F 11路外部开关量无源输入； 4个开关量输出，可调节遥控输出脉冲宽度； |
| 事件 记录 | 可记录最新200条保护动作事件 可记录最新200条告警事件 可记录最新50条遥信变位事件 可记录最新50条操作事件 |
| 对时 | 实时时钟：年、月、日、时、分、秒 |
| 选配 | 标准操作回路 (带防跳功能) 一路485通讯 |
| 微机综合型保护装置 | NRYB-561H | NRYB-561J | |
|---|---|---|---|
| 保护 功能 | 1、电流一段保护； 2、电流二段保护； 3、零流一段保护（跳闸或告警选择）； 4、零流二段保护（跳闸或告警选择）； 5、三种反时限过流保护； 6、电流加速保护； 7、过负荷保护（跳闸或告警选择）； 8、低周减载保护（电压闭锁，电流闭锁）； 9、重合闸保护； 10、过电压保护； 11、低电压保护； 12、失压跳闸保护； 13、零序过压保护（跳闸或告警选择）； 14、3路非电量保护； 15、PT断线； 16、CT断线； 17、控制回路异常； | √ | √ |
| 硬件 资源 | 开关量输入： | 11路 | 11路 |
| 开关量输出： | 4路 | 4路 | |
| 模拟量输入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通讯：（Modbus标配；103协议选配） | √ | √ | |
| 一路以太网通讯（规约：104协议） | × | √ |
| 微机综合型保护装置 | NRYB-562H | NRYB-562J | |
|---|---|---|---|
| 保护 功能 | 1、电流一段保护(可选择带方向，低电压闭锁，指向母线方向)； 2、电流二段保护(可选择带方向，低电压闭锁，指向母线方向)； 3、电流三段保护(可选择带方向，低电压闭锁，指向母线方向)； 4、反时限过流保护(可选择带方向，低电压闭锁，指向母线方向)； 5、零序过流保护； 6、电流加速保护； 7、过负荷保护； 8、低周减载保护； 9、重合闸保护； 10、低电压保护； 11、零序过压保护； 12、PT断线； 13、CT断线； 14、控制回路异常 | √ | √ |
| 硬件 资源 | 开关量输入： | 11路 | 11路 |
| 开关量输出： | 4路 | 4路 | |
| 模拟量输入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通讯：（Modbus标配；103协议选配） | √ | √ | |
| 一路以太网通讯（规约：104协议） | × | √ |
| 线路+备自投保护测控装置 | NRYB-563H | NRYB-563J | |
|---|---|---|---|
| 保护 功能 | 1、过流一段保护； 2、过流二段保护； 3、零序过流保护； 4、反时限过流保护； 5、过负荷保护； 6、过电压保护； 7、低电压保护； 8、失压跳闸保护； 9、进线备自投(不跳母联)； 10、进线备自投（带跳母联） 11、进线自复； 12、母联备自投13、PT断线； 14、CT断线 15、控制回路异常 | √ | √ |
| 硬件 资源 | 开关量输入： | 11路 | 11路 |
| 开关量输出： | 6路 | 6路 | |
| 模拟量输入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通讯：（Modbus标配；103协议选配） | √ | √ | |
| 一路以太网通讯（规约：104协议） | × | √ |
| 微机综合型保护装置 | NRYB-564H | NRYB-564J | |
|---|---|---|---|
| 保护 功能 | 1、电流一段保护（电机启动中保护）； 2、电流一段保护（电机启动后保护） 3、电流二段保护； 4、三种反时限过流保护 5、二段负序过流保护（跳闸或告警选择）； 6、零序过流保护（跳闸或告警选择）； 7、堵转保护； 8、起动过长保护； 9、过热保护； 10、过负荷保护（跳闸或告警选择）； 11、过电压保护； 12、低电压保护； 13、失压跳闸保护； 14、零序过压保护（跳闸或告警选择） 15、非电量1保护（跳闸或告警选择）； 16、非电量2保护（跳闸或告警选择）； | √ | √ |
| 硬件 资源 | 开关量输入： | 11路 | 11路 |
| 开关量输出： | 4路 | 4路 | |
| 模拟量输入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通讯：（Modbus标配；103协议选配） | √ | √ | |
| 一路以太网通讯（规约：104协议） | × | √ |
| 微机配变保护测控装置 | NRYB-561H | NRYB-561J | |
|---|---|---|---|
| 保护 功能 | 1、电流一段保护； 2、电流二段保护； 3、零流一段保护； 4、零流二段保护； 5、反时限过流保护； 6、电流加速保护； 7、过负荷保护； 8、低周减载保护； 9、重合闸保护； 10、过电压保护； 11、低电压保护； 12、失压跳闸保护； 13、零序过压保护； 14、重瓦/超温保护； 15、轻瓦/网门保护； 16、高温保护； 17、PT断线； 18、CT断线； 19、控制回路异常； | √ | √ |
| 硬件 资源 | 开关量输入： | 11路 | 11路 |
| 开关量输出： | 4路 | 4路 | |
| 模拟量输入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通讯：（Modbus标配；103协议选配） | √ | √ | |
| 一路以太网通讯（规约：104协议） | × | √ |
| 微机电容器保护测控装置 | NRYB-566H | NRYB-566J | |
|---|---|---|---|
| 保护 功能 | 1、过流一段保护； 2、过流二段保护； 3、不平衡过流保护（跳闸和告警可选择）； 4、反时限过流保护（三种反时限可选择）； 5、过负荷保护（跳闸和告警可选择）； 6、过电压保护； 7、低电压保护； 8、失压跳闸保护； 9、不平衡过压保护（跳闸和告警可选择）； 10、PT断线； 11、CT断线 12、控制回路异常； | √ | √ |
| 硬件 资源 | 开关量输入： | 11路 | 11路 |
| 开关量输出： | 4路 | 4路 | |
| 模拟量输入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通讯：（Modbus标配；103协议选配） | √ | √ | |
| 一路以太网通讯（规约：104协议） | × | √ |
| 微机备用电源自投装置 | NRYB-567H | NRYB-567J | |
|---|---|---|---|
| 保护 功能 | 1、分段备自投1； 2、分段备自投2； 3、分段自复1； 4、分段自复2； 5、进线1自投； 6、进线2自投； 7、进线1自复； 8、进线2自复； 9、进线互为备投； 10、PT断线； | √ | √ |
| 硬件 资源 | 开关量输入： | 11路 | 11路 |
| 开关量输出： | 6路 | 6路 | |
| 模拟量输入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通讯：（Modbus标配；103协议选配） | √ | √ | |
| 一路以太网通讯（规约：104协议） | × | √ |
| 微机单PT保护装置 | NRYB-568H | NRYB-568J | |
|---|---|---|---|
| 保护 功能 | 1、母线过电压； 2、母线低电压； 3、母线接地告警； 4、母线PT断线； | √ | √ |
| 硬件 资源 | 开关量输入： | 11路 | 11路 |
| 开关量输出： | 4路 | 4路 | |
| 模拟量输入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | √ | |
| 485通讯：（Modbus标配；103协议选配） | √ | √ | |
| 一路以太网通讯（规约：104协议） | × | √ |
| 微机PT并列保护装置 | NRYB-569H | NRYB-569J | |
|---|---|---|---|
| 保护 功能 | 1、I段（II段）母线过电压； 2、I段（II段）母线低电压； 3、I段（II段）母线接地告警； 4、I段（II段）母线PT断线； 5、PT并列保护（手动并列，自动并列）； | √ | √ |
| 硬件 资源 | 开关量输入： | 11路 | 11路 |
| 开关量输出： | 4路 | 4路 | |
| 模拟量4U+4U： Ua1、Ub1、Uc1、3Uo1、U11、U21、Uab1、Ubc1、Uca1、Ua2、Ub2、Uc2、3Uo2、U12、U22、Uab2、Ubc2、Uca2、F； | √ | √ | |
| 485通讯：（Modbus标配；103协议选配） | √ | √ | |
| 一路以太网通讯（规约：104协议） | × | √ |
| 微机主变差动保护装置 | NRYB-56CJ | |
|---|---|---|
| 保护 功能 | 1、差动速断保护； 2、比率差动保护； 3、差流越限告警； 4、二次谐波闭锁差动； 5、CT断线闭锁差动； 6、过负荷保护； 7、过载启动风冷保护； 8、过载闭锁调压保护； 9、CT断线保护； 10、本体重瓦斯保护； 11、本体轻瓦斯保护； 12、有载重瓦斯保护； 13、有载轻瓦斯保护； 14、油温过高保护； 15、油位低保护； 16、非电量1（2）保护； | √ |
| 硬件 资源 | 开关量输入： | 11路 |
| 开关量输出： | 4路 | |
| 模拟量输入6I： IaH、IbH、IcH、IaL、IbL、IcL模拟量采集，电流精度0.5级 | √ | |
| 485通讯：（Modbus标配；103协议选配） | √ | |
| 一路以太网通讯（规约：104协议） | × |
| 微机主变后备保护装置 | NRYB-56BJ | |
|---|---|---|
| 保护 功能 | 1、过流一段保护(可选择带方向，复压闭锁，指向母线、线路方向)； 2、过流二段保护(可选择带方向，复压闭锁，指向母线、线路方向)； 3、过流三段保护(可选择带方向，复压闭锁，指向母线、线路方向)； 4、过流三段II时限出口保护； 5、过负荷保护（跳闸或告警可选择）； 6、零流一段保护（可选择带方向，II时限保护出口）； 7、零流二段保护（可选择带方向，II时限保护出口）； 8、零流三段保护（可选择带方向，II时限保护出口）； 9、零流闭锁零压保护； 10、过电压保护； 11、零序过压保护（II时限保护出口）； 12、PT断线； 13、CT断线； 14、控制回路异常； | √ |
| 硬件 资源 | 开关量输入： | 11路 |
| 开关量输出： | 4路 | |
| 模拟量输入4U+6I： Ia、Ib、Ic、3I0、IA、IC、UA、UB、UC、3U0、UAB、UBC、UCA、P、Q、PF、F | √ | |
| 485通讯：（Modbus标配；103协议选配） | √ | |
| 一路以太网通讯（规约：104协议） | √ |
