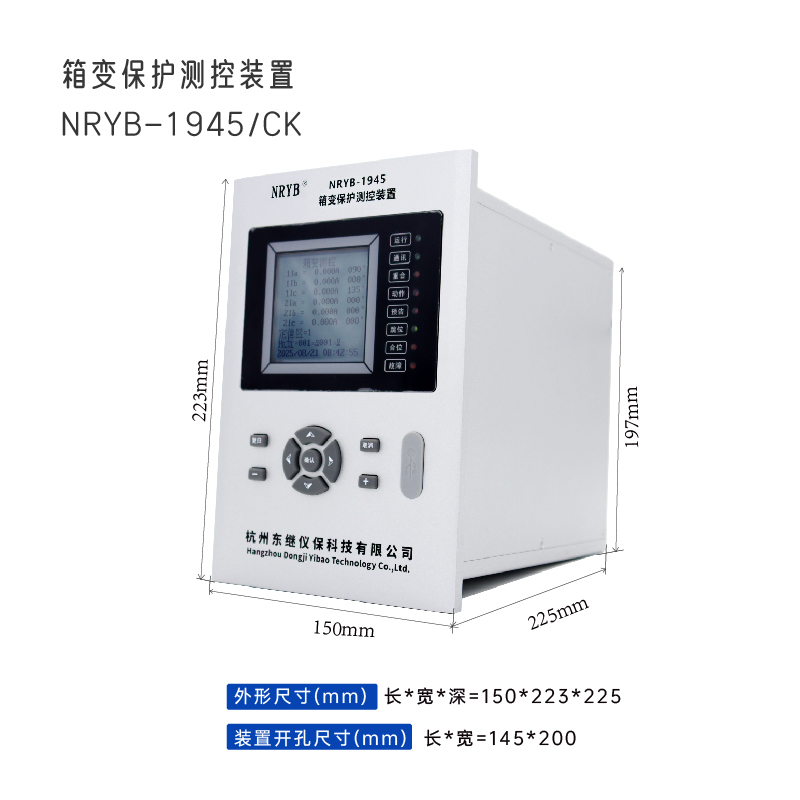

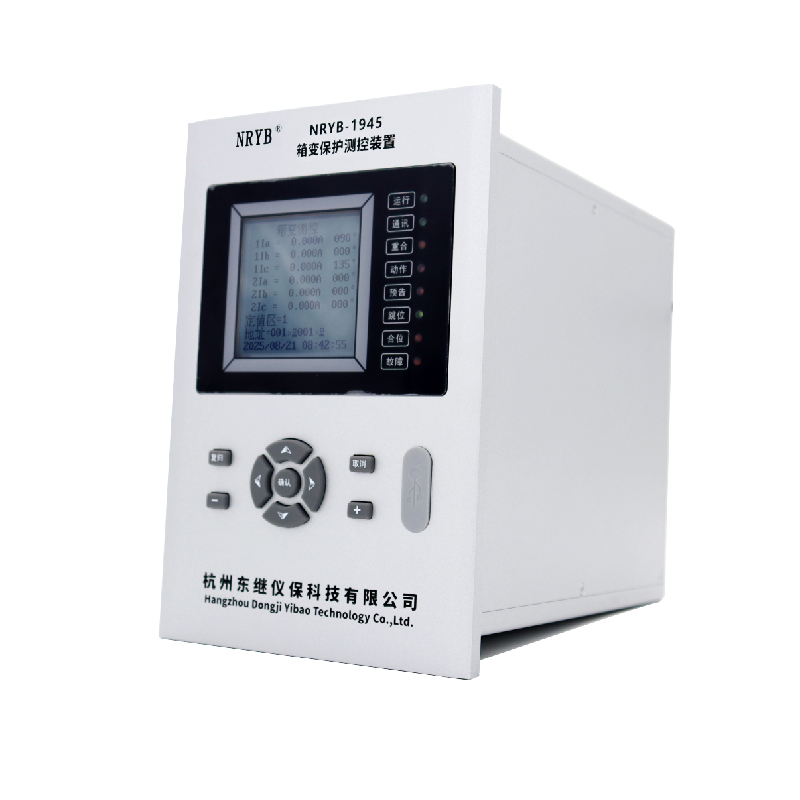

NRYB-1945/CK微机箱变保护测控装置
产品分类：箱变保护测控装置
关注度：11
发布时间：2025-12-16 15:50:55
产品简介：NRYB-1945/CK微机箱变保护测控装置集保护、控制、测量、通讯和监视功能于一体，资源丰···
产品详情 | PRODUCT DETAILS
NRYB-1945/CK微机箱变保护测控装置集保护、控制、测量、通讯和监视功能于一体，资源丰富、配置完善、维护方便、性能稳定的面向66kV及以下电压等级的输配电元件跳闸，合闸的保护、测量与控制一体化装置。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。
适用于在风力发电站和光伏发电站设计过程中，为降低线路损耗，一般在风机旁或者逆变 器旁配置 10/35KV 箱式升压站。风电厂各风机间距达数百米， 离集控室较远； 光伏站的每 个逆变器离集控室也较远， 升压变均处于空旷的野外， 自然环境比较恶劣， 不方便人工巡 视；使得箱变运行工况成为风电或光伏电站的监控难点。
NRYB-1945/CK箱变智能测控装置能够对箱变进行保护和远程监控，全面实现对风电或光 伏箱变的“遥信、遥测、遥控、遥调”功能；实现风电或者光伏工程的“少人值班” 的 运行管理模式。

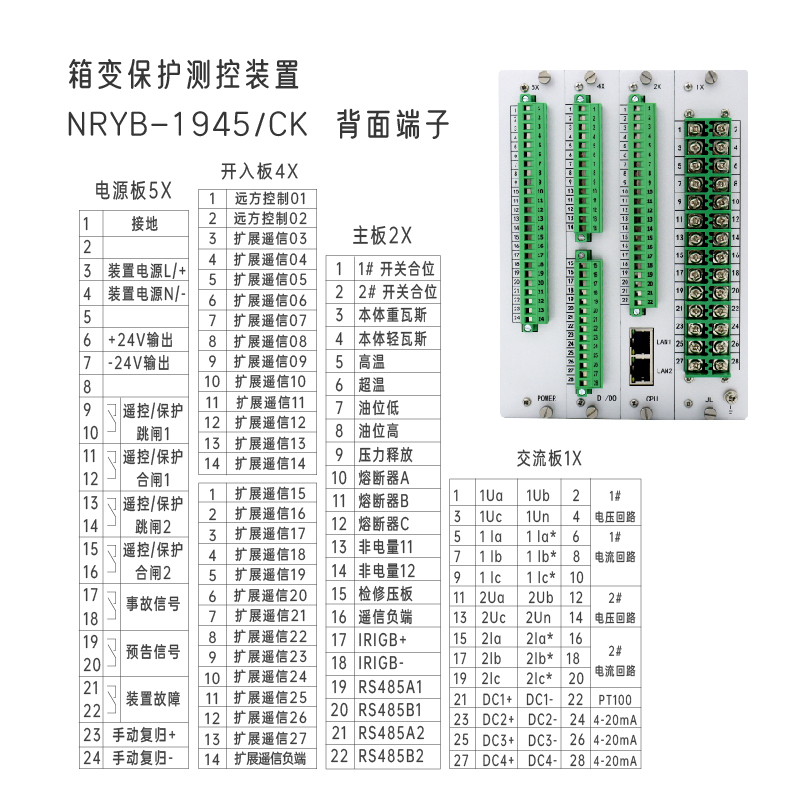

| 交流量 | 1#电压PT(1Ua、1Ub、1Uc、1Uo) 1#电流CT(1Ia、1Ib、1Ic、1Io) 2#电压PT(2Ua、2Ub、2Uc、2Uo) 2#电流CT(2Ia、2Ib、2Ic、2Io) |
| 二次值 | 1) 默认出货： CT = 5A、 PT = 100V 2) 订货说明： CT = 5A、 PT = 380V |
| 直流量 | 1路PT100 3路4-20mA直流量输入 特殊配置订货说明 |
| 开入遥信 | 遥信开入：15+27=42路 |
| 开出量 | 两组遥控合分闸，1个事故信号出口，1个预告信号出口，一个装置故障告警出口 |
| 通讯 | 1）IRIG-B码对时接口； 2）双路RS485接口； 3）选配：2路以太网通讯接口 |
| 对时 | 1）RS485软件对时； 2）IRIG-B码对时 |
保护功能 | 过流Ⅰ段保护（可选：复合电压闭锁(低压闭锁，负序电压闭锁)，方向闭锁判据） |
| 过流Ⅱ段保护（可选：复合电压闭锁(低压闭锁，负序电压闭锁)，方向闭锁判据） | |
过流Ⅲ段保护（可选：复合电压闭锁(低压闭锁，负序电压闭锁)，方向闭锁判据） 可选：反时限过流保护(一般、非常、极端) | |
| 低电压保护（可选：有流闭锁功能） | |
| 过电压保护 | |
| 零序过压保护（零压自产） | |
| 零序过流保护（零流自产） | |
| 过负荷告警 | |
| FC闭锁过流 | |
| 12路非电量保护（遥信名称可以单独设置） | |
| PT断线告警； CT断线告警 | |
| 测控功能 | 2个保护跳闸，2个保护合闸，2路信号出口，装置故障告警出口 (保护功能的出口可通过跳闸矩阵进行设置，方便用户选择要动作的继电器出口,可灵活用于各种工艺联锁) |
| 具备远方操作、检修状态、手动复归功能开入 | |
| 测量监视：一次值、二次值均可独立显示 | |
| 电流、电压、频率、功率、功率因数，四象限电度 | |
| 42路遥信开入 | |
| 多路软遥信，包括事故总信号等 | |
| 故障录波上送功能 | |
| 15次电流、电压奇次谐波分析功能 |
