电力后台监控系统

产品分类:电力后台监控系统

关注度:172

发布时间:2023-03-02 22:17:57

产品简介:产品概述 NRYB-9700后台监控系统是基于开放式客户/服务器结构的具有国际先进水平的标准···

产品详情 | PRODUCT DETAILS

产品概述
       NRYB-9700后台监控系统是基于开放式客户/服务器结构的具有国际先进水平的标准颁布的工业电力软件。系统通过对供电系统的各种实时数据采集、处理和存储,实现供配电系统的数字化。同时,通过对各用电系统的用电分析计量,实现公共建筑内部各用电系统的实时电能耗分析。广泛应用于变电站综合自动化系统、配网自动化系统、工业电气自动化系统、电厂电气自动化系统及公共建筑供配电监控系统等智能供配电领域。

主要特点
◆开放性:

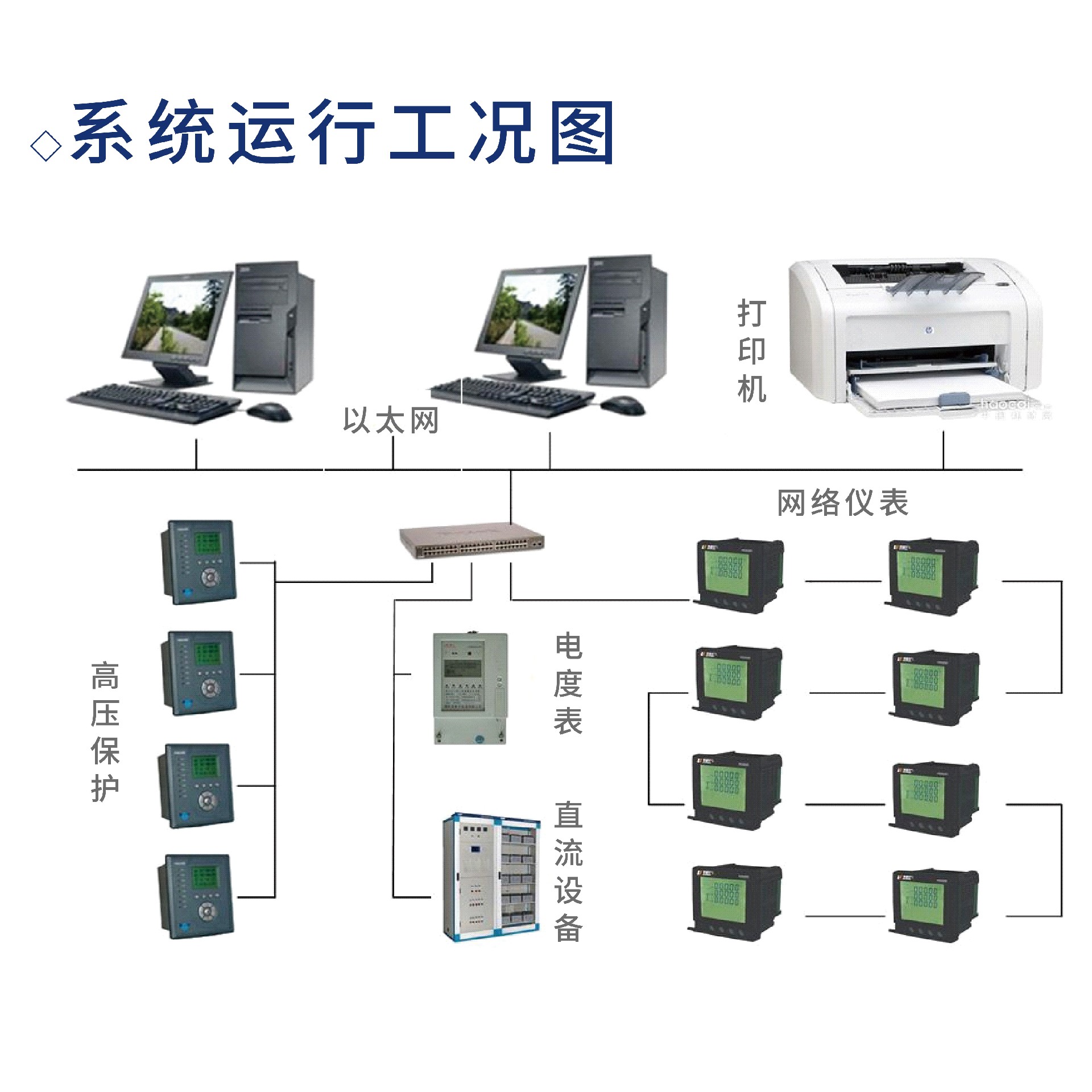

       ◇网络结构:运用高速以太网架构,保证数据高速交换带宽,支持标准网络接驳设备。
       ◇软件接口:支持OCX控件的嵌入,提供开放式软总线为高级应用软件的二次开发提供方便友好的接口。
       ◇数据共享:以数据交换组件构建中间层,支持客户端和服务器的数据交换。
       ◇系统互联:支持工业标准、行业标准数据通讯协议,实现系统与外部设备、外部系统的互联。
◆先进性:
       ◇系统平台:系统可运行在WindowsNT/2000/XP/Vista系统上,功能强大,扩展方便。
       ◇组件技术:基于组件的软件设计方法较好地满足应用系统高性能、易维护、可重用、跨平台的需要,为以后系统的进一步升级创造了条件。
       ◇RTOS技术:通讯控制机运用嵌入式实时多任务操作系统,极大地提高了系统的实时性和可靠性。
◆稳定性:
       主从服务器互备技术、网络冗余技术,先进的系统极限测试技术的应用确保了系统的稳定指标。NRYB-9700后台监控系统
◆安全性:
       ◇权限管理:  按管理员、工程师、操作员的权限分类,对用户操作的范围进行规范和限制。
       ◇操作闭锁:  用脚本语言建立完善的规则库,根据实时数据信息在线检测操作的合法性。
       ◇系统互联:   通过网络组态定义网络的应用范围,所有计算机的应用功能及合法性均有明确的定义。由安全组件建立的应用防火墙,保证系统数据的安全性。实⽤性:

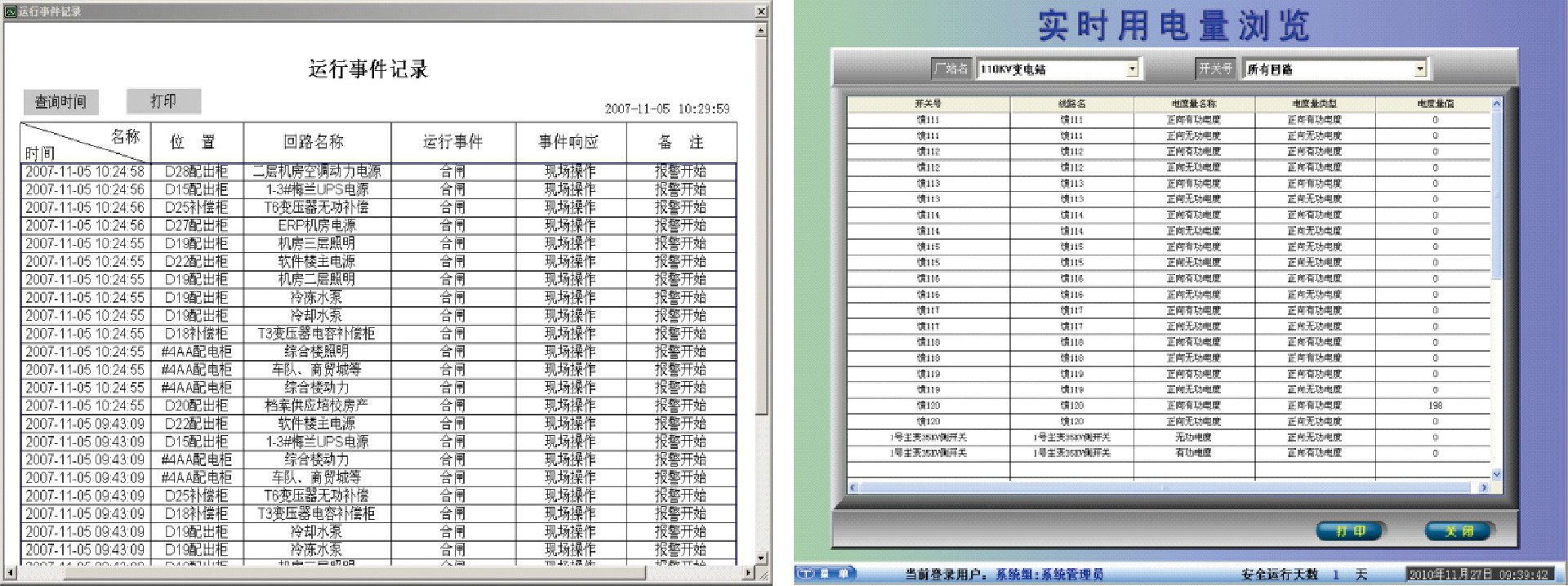

       →提供强大的数据库查询工具,可在线设定查询条件,快速方便地查询告警事件、保护事件、保护定值、操作记录、设备检修台帐。

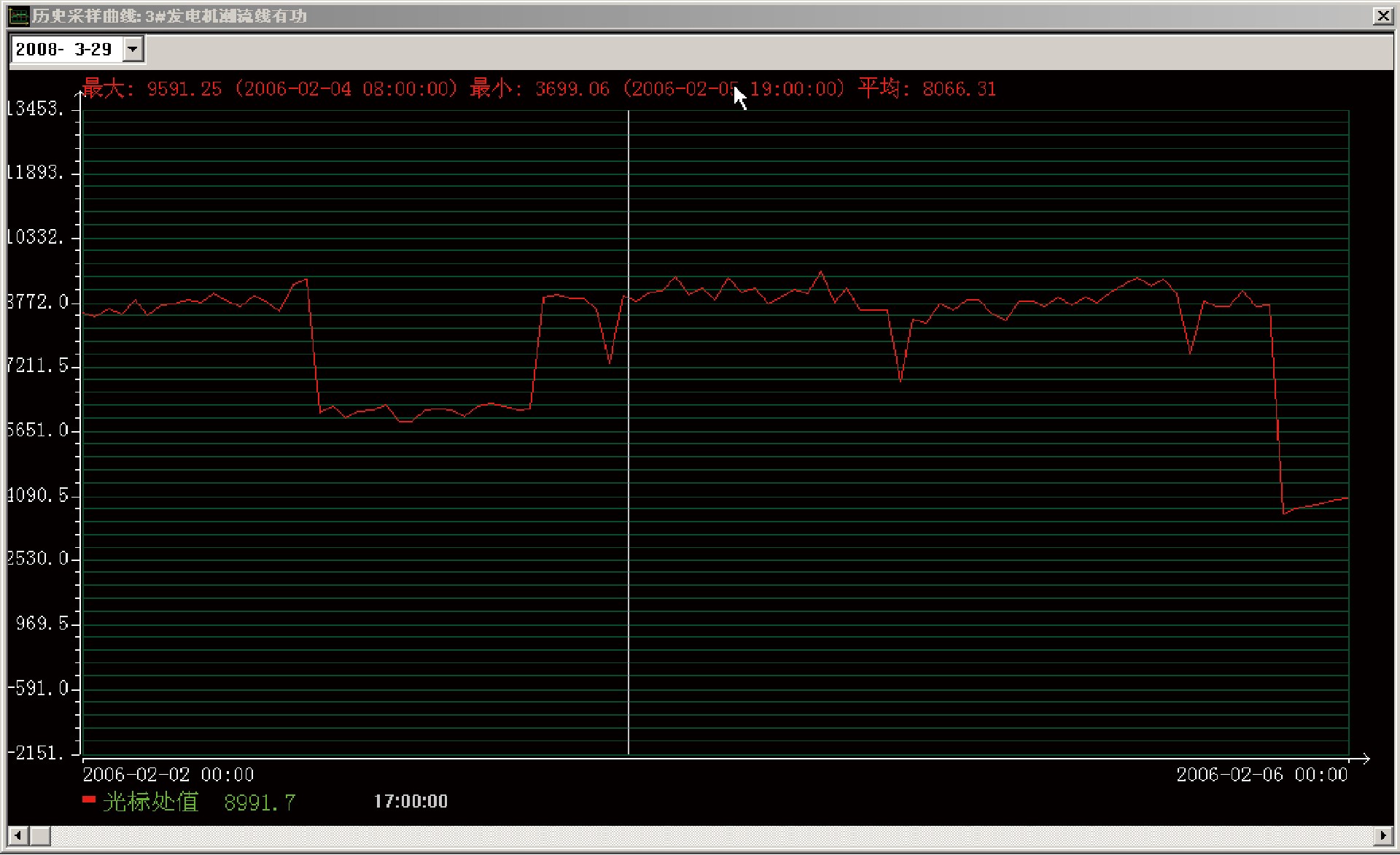

       →提供示波器工具软件,可在线多通道比较实时曲线、计划曲线,设定计划曲线值。查询故障信息,事故追忆信息。
       →提供光字牌软件,全仿真光字报警系统,快速方便地查询告警事件信息,监视实时运行工况。
       →提供数据库管理软件,简化了数据库安装及数据备份工作。

◆⼯具软件
       →通过画面导航工具和对象导航工具,可以快速准确地定位操作对象。
       →在线帮助及操作对象提示功能将用户操作出错的概率降至最低。
       →操作记忆功能,出错诊断功能极大地减少了用户组态的工作量。

◆交互界⾯
       图元成组、对象成组、装置模板导入功能的应用加强了模板在系统组态的应用,降低了用户组态的工作量。

◆图模⼀体化


技术指标:
       遥控遥调正确率  100%                                    遥信处理正确率 >99.9%
       系统平均无故障时间(MTBF)  >2500H          模拟更新时间 ≤2S
       开关更新时间 ≤1S                                               画面调用响应时间 ≤2S
       画面实时数据更新时周期  ≤1S                         SOE分辨率 2mS
       电流、电压测量误差  <2‰                             有功功率、无功功率测量误差 <5‰
       有功电度测量误差 <5‰                                    频率测量精度 ±0.02Hz
       通讯接口方式 RS232/RS485/RJ45


功能配置:
       人机界面: 监控整个系统运行状态,实时显示系统周波、测量数据、网络通讯状态、主备服务器运行状态、以及事件状态。窗口区显示电气主接线图;潮流的分布和流向;开关、刀闸和信号量的实时状态;提示图元和实时库测点的连接状态;以不同颜色区分母线带电状态;提供人工设置和运行操作界面;以曲线、棒图和控件直观显示潮流量的实时信息和历史信息。可以按用户的要求构造人机界面。
