380V 分布式发电场景的 “合规守护与智能调控专家”——防逆流保护装置

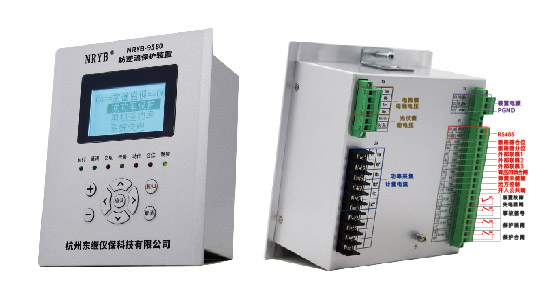

东继仪保NRYB-9580NE 低压防逆流保护装置

是专为 380V 电压等级分布式发电场景研发的核心设备，集成保护、测控、通信等功能，适配并网柜、储能柜等应用，可满足家庭光伏、小型工厂、别墅等场景 “自发自用、余电不上网” 的合规需求，实现分布式电源接入配电网的即插即用。

一、核心功能：全面覆盖保护与调控需求

1. 防逆流保护：精准阻断余电上网

装置以 “多重跳闸方案” 实现防逆流核心需求，支持两种核心保护逻辑：

逆功率保护跳闸：通过 0.2S/0.5S 级计量电流互感器采集信号，按公式计算二次逆功率，当逆功率绝对值≥整定定值（0.6-999.9W 可调）且为负值，或正功率小于启动功率时，经设定延时（0.01-99.00S）驱动跳闸出口，最小功率计算电流启动值仅 0.005A，确保微小功率变化也能精准捕捉。

单相逆功率保护跳闸：针对单相发电场景，可独立监测 Pa、Pb、Pc 任一相功率，当单相功率为负且绝对值超标，或单相正功率低于阈值时，快速触发跳闸，适配不同接线方式的发电系统。

2. 防孤岛与辅助保护：守护系统安全

集成 9 大辅助保护功能，应对电网多类异常：

两段过压 / 低压保护：过压定值 80.0-560.0V、低压定值 30.0-400.0V，可按场景设定动作延时，避免电压异常损伤设备；

两段过频 / 低频保护：频率整定范围 45.00-55.00Hz，适配电网频率波动，保障发电与用电频率匹配；

系统失电保护：当线电压低于启动电压（4.0-400.0V）且最大相电流＜0.3A 时，快速切断回路；

还支持电压畸变保护（监测 3-15 次谐波，畸变率 0.2-30.0% 可调）、4 路联跳保护及有压自动合闸功能，覆盖从异常监测到故障恢复的全流程。

3. 测量与测控：精准数据 + 灵活控制

高精度测量：可采集计算 UA、UB、UC、UAB 等电压参数，IA、IB、IC 等电流参数，以及 P、Q、COSΦ、频率等电参量，测量精度达 ±5‰，电度计量精度 ±1%，还支持 1-15 次奇次谐波分析，实时掌握电力质量；

灵活测控：配备 8 路遥信量输入（7 路可自定义名称，如超温、重瓦斯、门误开等）、4 路继电器输出（1 路合闸、1 路跳闸、2 路信号），支持断路器遥控分合闸，事件顺序记录站内分辨率≤2ms，遥控正确率 100%。

二、产品特点：兼顾可靠性与实用性

1. 高可靠性：适应复杂环境

电磁兼容性能优异：通过脉冲群干扰（Ⅲ 级）、静电放电（Ⅳ 级）、辐射电磁场干扰（Ⅲ 级）等 8 项电磁兼容试验，组屏或安装于开关柜时无需额外抗干扰模块；

环境适应性强：正常工作温度 - 10℃~55℃，极限工作温度 - 20℃~60℃，相对湿度 5%-95%（无凝露），可应对不同地域气候条件；

过载能力突出：交流电流回路 2 倍额定电流可连续工作，10 倍额定电流允许 10s，40 倍额定电流允许 1s，电压回路 1.2 倍额定电压可连续工作。

2. 人性化设计：便捷操作与维护

操作友好：全汉化菜单显示，面板配备 “确认”“取消”“±”“方向” 等按键，支持定值修改、参数设置等操作；7 个高亮度 LED 指示灯（运行、通讯、动作、预告等），实时反馈装置状态，故障信号可通过 “信号复归按键” 一键复位；

调试便捷：手册提供详细调试大纲，涵盖通电前检查（型号核对、接线牢固性、接地可靠性）、通电检查（工作状态、断路器操作、参数设定）、投运前检查等流程，配套典型接线图与安装尺寸图，降低现场调试难度。

3. 通信与扩展：适配智能管控

配备 1 路 RS485 通讯接口，支持 ModbusRTU 协议，可与上位机实现数据交互，上传电参量、事件记录等信息，也可通过软件对时；

支持遥信去抖时间设置、交流参数（CT/PT 变比、接线方式）调整，电度参数可清零或设置初始值，信号逻辑与跳闸逻辑可自定义，适配不同现场管控需求。

东继仪保NRYB-9580NE 低压防逆流保护装置以 “功能全面、性能精准、操作便捷、可靠性高” 为核心优势，为 380V 分布式发电系统提供从合规并网到安全运行的一站式解决方案，是低压场景下实现 “自发自用” 的理想选择。
