YBKJ-980（DG 型）电能质量在线监测装置：功能与应用解析

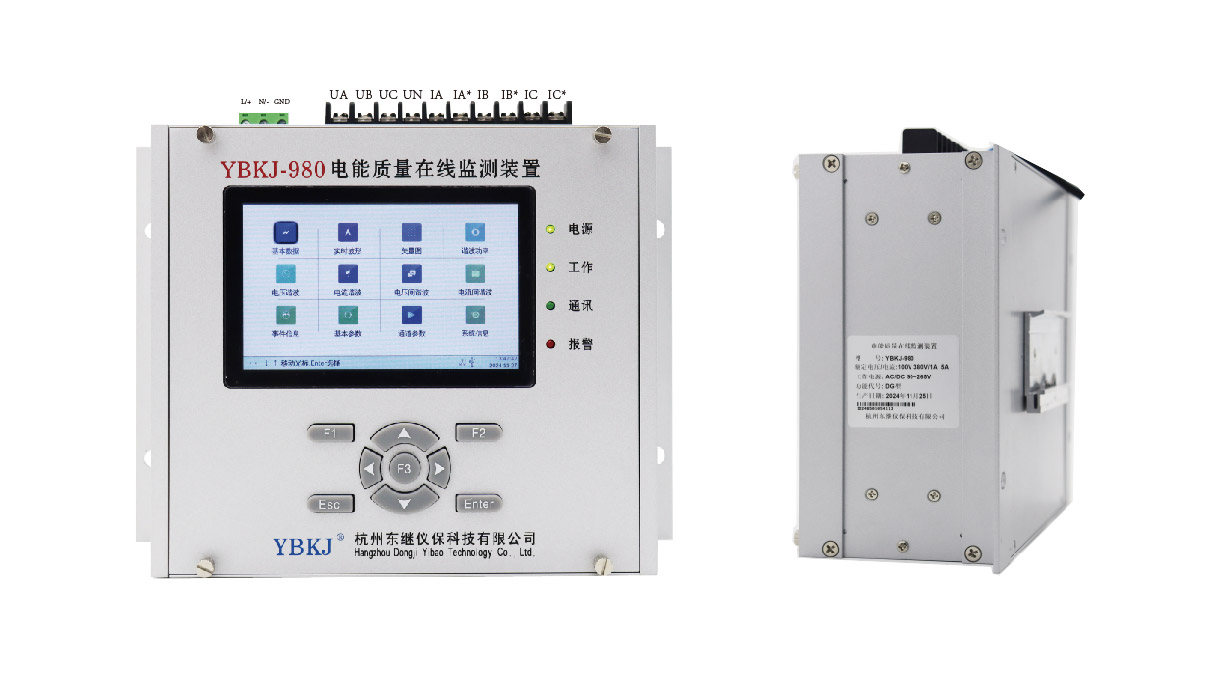

在电力系统朝着智能化、高效化发展的当下，电能质量问题愈发受到关注。杭州东继仪保科技有限公司研发的 YBKJ-980（DG 导轨型）电能质量在线监测装置，凭借先进技术与全面功能，成为保障电网稳定运行的重要设备。

从核心架构来看，该装置采用 ARM 加 DSP 数据采集板模式，硬件实力强劲。DSP 负责数据采集，搭配 16 位同步采样高速 A/D 转换器，采样率达 25.6KHz，每周波采样 512 点，实测精度符合电能质量监测指标国家标准 A 级要求；ARM 则承担数据计算、统计、显示等任务，搭载 LINUX 嵌入式操作系统，以 C++ 高级语言编程，保障系统高可靠性与高移植性。同时，硬件锁相环技术实现频率自动跟踪，避免电力系统频率变化对监测指标的影响，四层 PCB 工艺与 SMT 工艺的运用，也让装置电磁兼容能力达到国内先进水平。

功能层面，装置监测范围全面，覆盖基本与高级电能质量指标。基本指标包括电网频率、三相基波电压电流有效值、有功无功功率等，还能监测电压偏差、三相不平衡度等；高级指标涵盖间谐波、电压波动与闪变，以及电压骤升、骤降、短时中断等暂态扰动。在数据处理与存储上，装置配备大容量存储空间，内置 TF 卡可保存最长 1 年历史数据，按 “先进先出” 原则更新，同时具备在线统计功能，可统计分钟内监测指标的三秒平均值。显示与操作方面，5 英寸彩色 LCD 显示屏（分辨率 800*480）能图形化呈现数据，面板 9 个按键与四个 LED 信号灯，方便用户进行查看、设置等操作，且参数设置有密码保护，确保安全性。通讯与对时功能也十分出色，支持工业以太网（100Mbps）、RS485、USB 等多种通讯接口，可与远方管理中心交互数据，还具备网络对时与 B 码对时功能，保证时钟准确性。

安装与使用上，装置安装方式灵活，标配壁挂安装，可选配导轨安装，手册中提供了详细的安装尺寸示意图与端子示意图，方便现场部署。现场接线支持三相四线、三相三线等多种方式，电压信号可通过电压互感器输入或直接输入，电流信号由电流互感器输入，接线时需严格参照图示，避免误接。使用时，接通电源后设备自动进入主界面，用户可通过按键在主菜单中选择 “基本数据”“实时波形”“事件信息” 等功能模块，查看对应数据。如在 “事件信息” 模块，可查看最新 50 条事件记录，按 F2、F3 键还能查看 ITIC 曲线与 SEMI F47 曲线，辅助分析事件影响。

YBKJ-980（DG 型）电能质量在线监测装置以精准监测、稳定性能与便捷操作，为电力系统电能质量监测提供有力支持，用户在使用过程中，需严格遵循手册指导，确保设备充分发挥作用，助力电网安全、经济、可靠运行。
