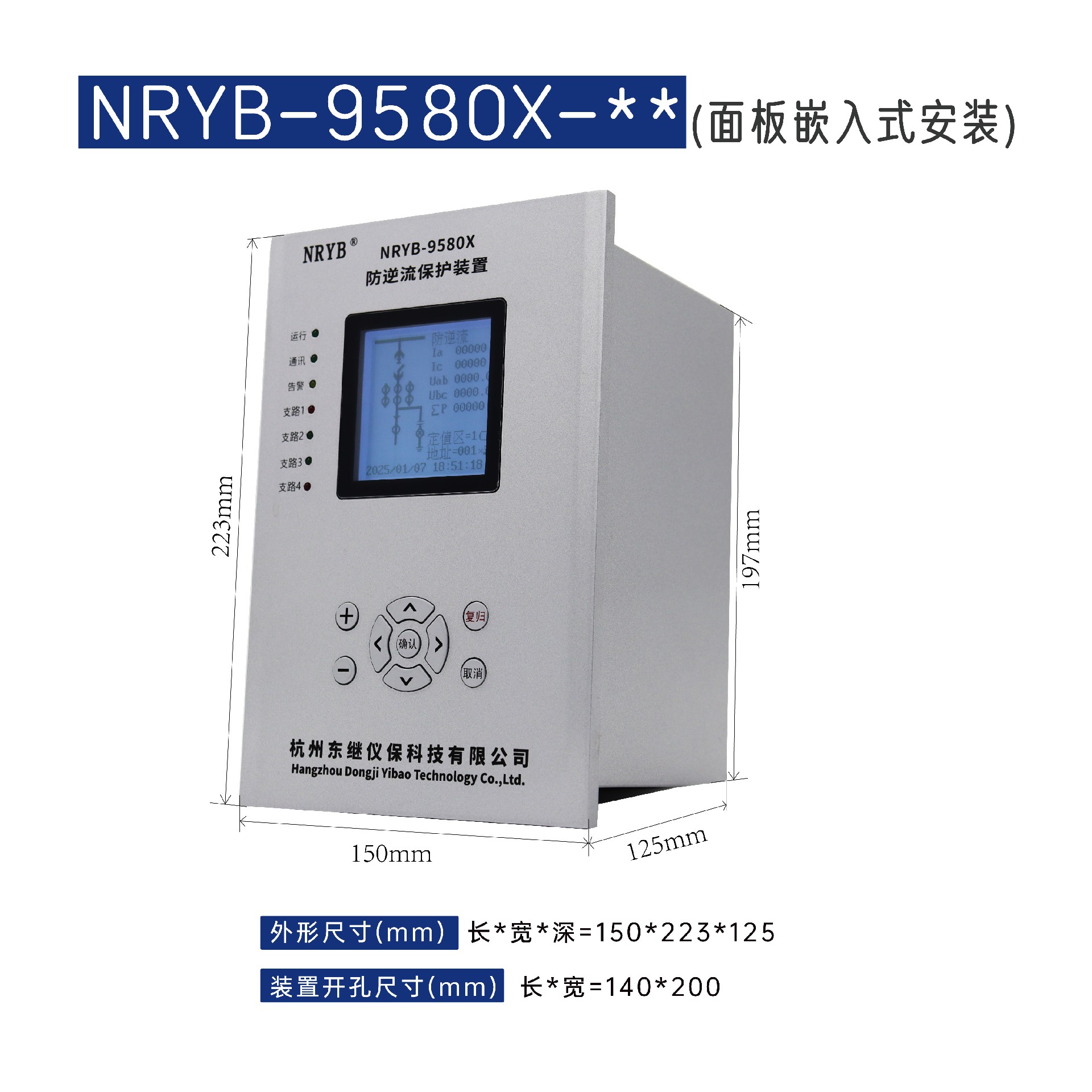

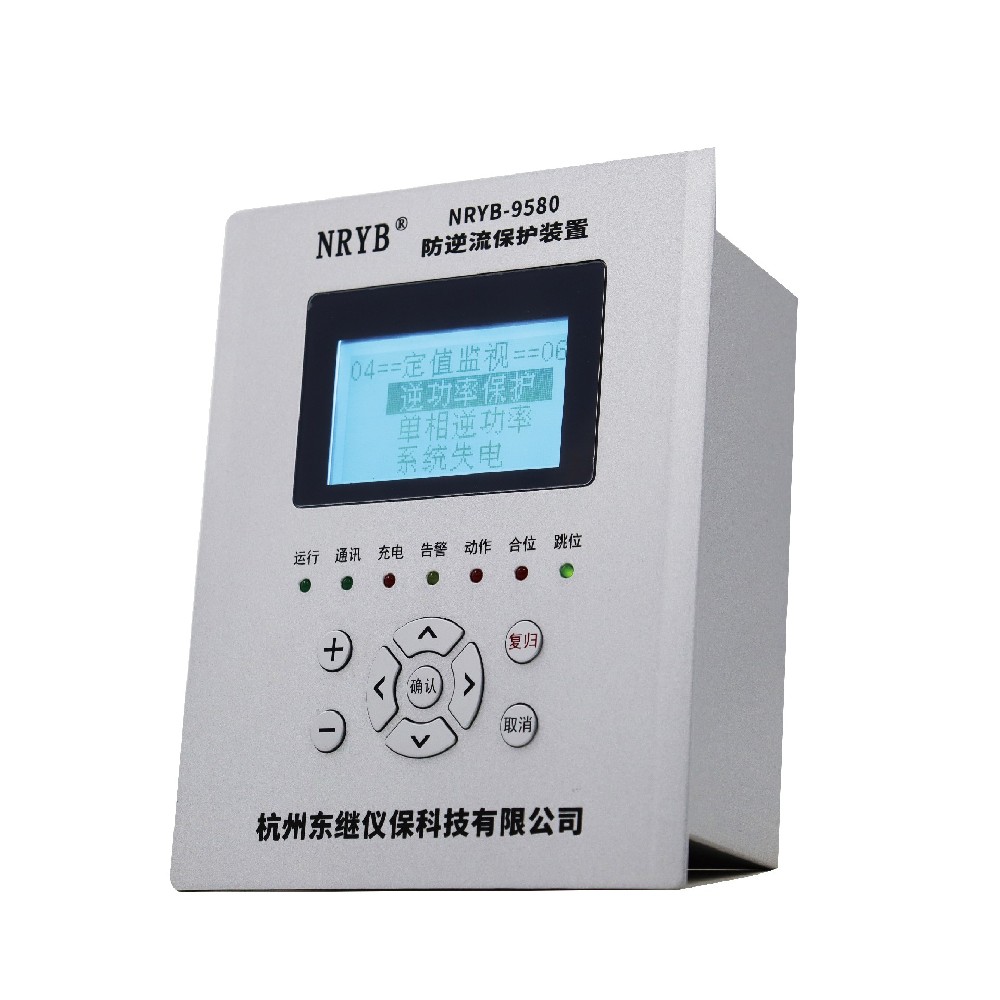

NRYB-9580JN低压防逆流装置

产品分类:微机防逆流装置

关注度:337

发布时间:2023-03-02 22:10:24

产品简介:适用范围防逆流保护装置是在消化国内外同类产品先进经验的基础上,研制的新一代数字化···

产品详情 | PRODUCT DETAILS

适用范围

防逆流保护装置是在消化国内外同类产品先进经验的基础上,研制的新一代数字化微机保护产品。用于35kV电压等级及以下的分布式光伏发电,余热发电厂等,其功能设定依据国家发布的分布式电源并网相关标准规范,集成分布式电源并网所需的开关设备、保护、测控、通信等功能。装置实现了分布式电源并网点处所需设备的集成化、简约化,实现分布式电源接入配电网的即插即用。此防逆流保护装置带电流电压奇次谐波监视,电度计量等保护功能齐全。

装置特点

完备的保护功能配置

强大的测量功能

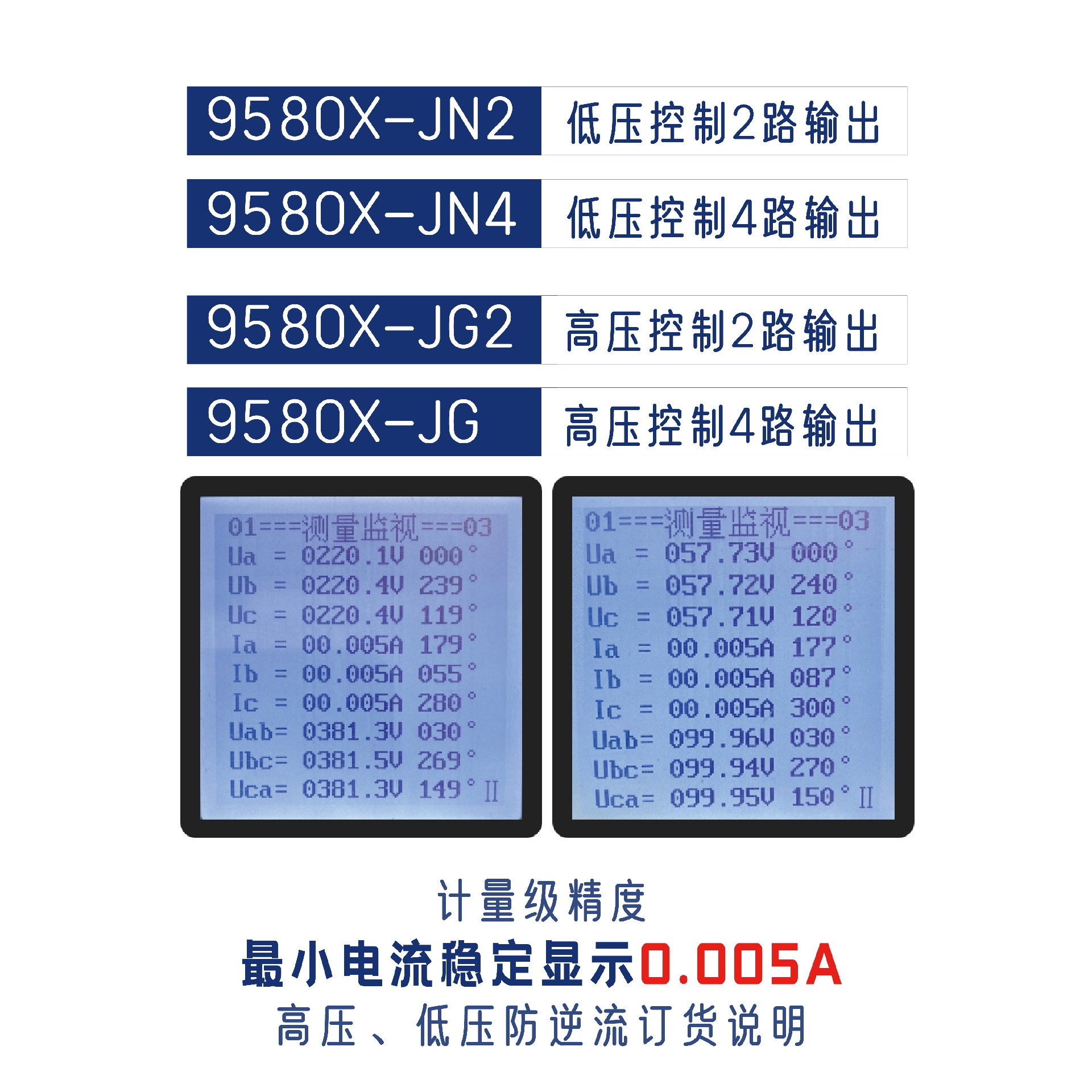

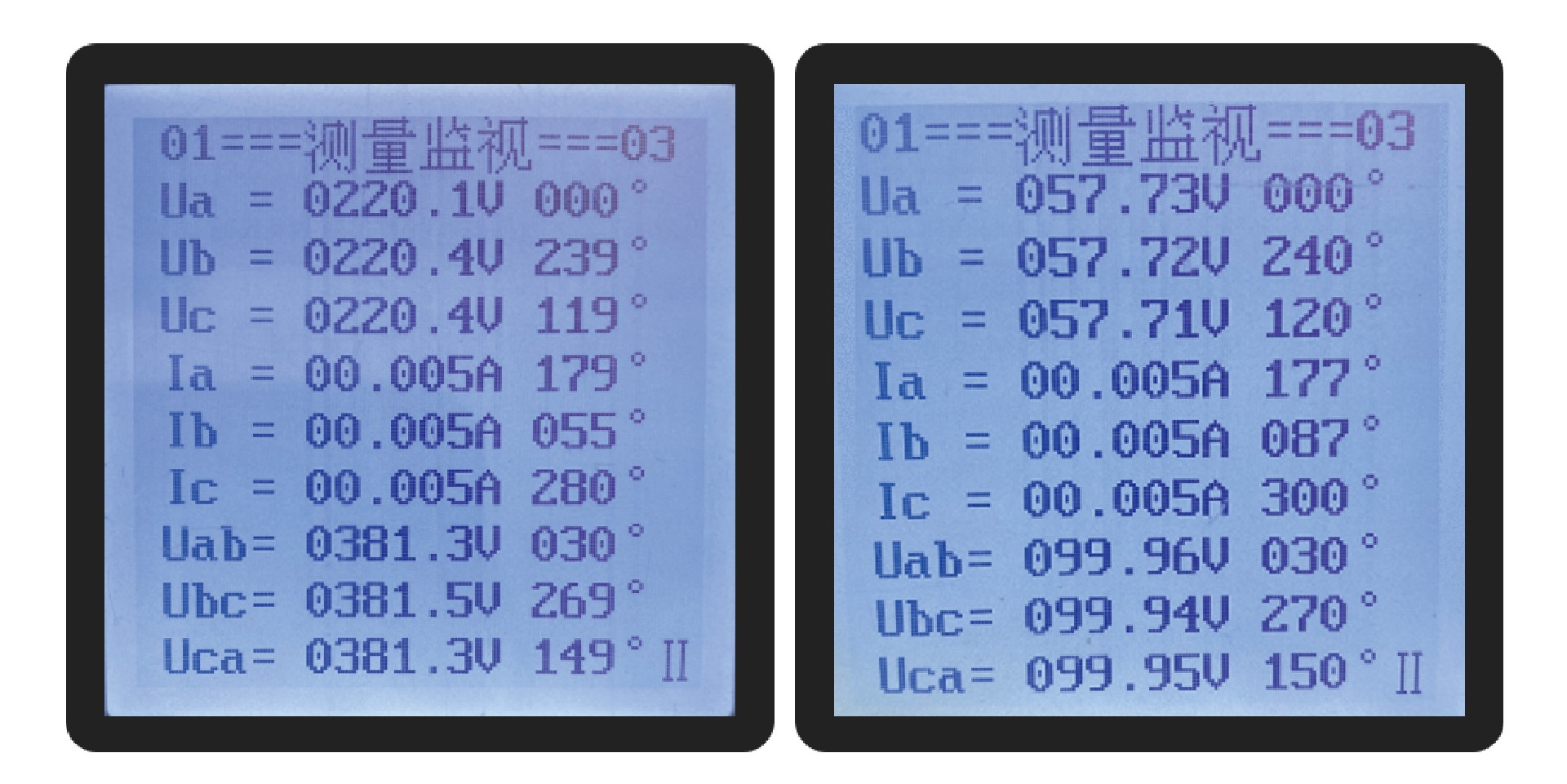

  • 采集计算UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、P、Q、COSΦ、f。

  • 相角显示:测量、保护电量都具有相角显示功能,方便接线检查;

  • 谐波测量:计算各相的谐波总电压、测量谐波总电流;计算各相电压、电流的1-15次谐波幅值;

  • 电能质量分析:计算各相电压、测量电流的谐波畸变率(THD);计算各相电压、电流的1-15次奇次谐波的谐波含有率(HR);

测控功能

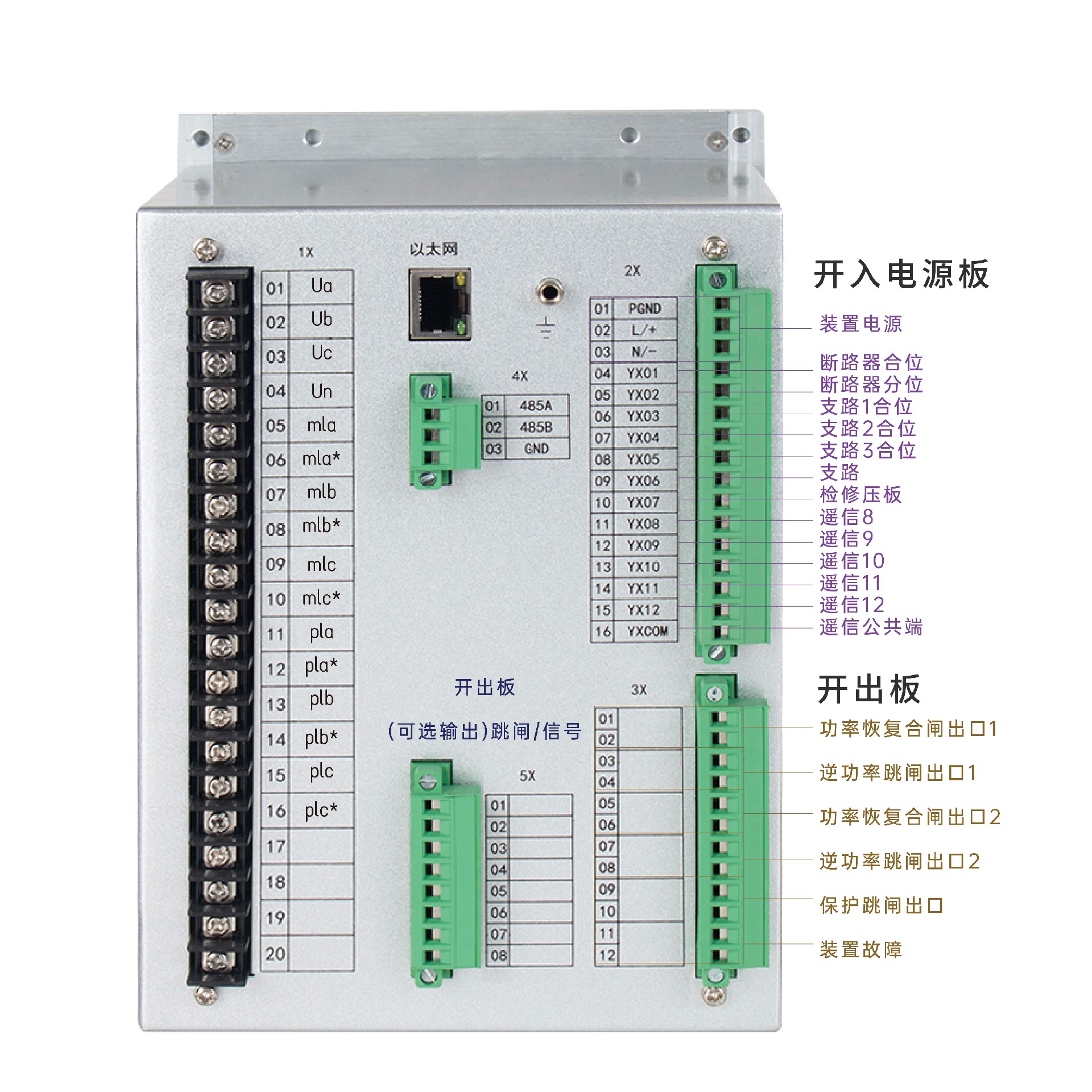

  • 14路开入量遥信采集,默认是无源接点;(可选配:有源接点DC220V/DC110V);

  • 断路器遥控分合;

  • 开关分合闸次数统计及事件SOE等;

  • 四象限电度计量。

人性化设计

  • 全汉化菜单显示,操作简便、学习容易;

  • 各路保护交流量、测量交流量、P、Q均可采用软件自动校准;

  • 提供多对跳闸输出接点及信号输出接点,可灵活设置输出接点逻辑;

  • 可独立整定4套保护定值,定值区之间切换复制安全简单。

高可靠性

  • 具有优异的抗干扰性能;

  • 组屏或安装于开关柜时不需要安装其它抗干扰模块。

丰富的通信接口

  • 标准配置为1个RS485口(MODBUS-RTU通讯协议)、1个网络通信接口(MODBUS-TCP通讯协议);

  • (可选配):支持 IRIG-B 对时。

丰富的对时接口

  • 方案1:标准配置1对时(软件对时);

  • 方案2:(可选配):支持 IRIG-B 对时;(1路485对时接口,一路以太网通讯接口)

  • 方案3:(可选配):网络对时,支持NTP协议;(1路485通讯接口,一路以太网通讯接口,实现双通讯)


技术性能及指标

技术参数

工作电源

a)直流电源 DC220V

b)交流电源 AC220V,频率50Hz

此装置工作电源与操作电源标配为DC/AC220V,其他特殊要求订货时需要注明。

额定交流参数

a) 相电压 100/V(标配); 400/V(订货注明)

b) 线路抽取电压 100 V 或100/V(标配); 400 V 或400/V(订货注明)

c) 交流电流 5A(标配)或1A (订货注明)

d) 额定频率 50Hz

功率消耗

a) 直流回路 正常工作时不大于20W

动作时 不大于30W

b) 交流电压回路 每相不大于0.5VA

c) 交流电流回路 额定电流为5A 时每相不大于1VA

额定电流为1A 时每相不大于0.5VA

状态量电平

CPU 模件的输入状态量电 无源输入(标配)或DC220V/DC110V(订货注明)

路继电器出口

1路合闸出口,2路跳闸出口,2路信号出口;5路默认常开输出或(订货注明:可选常闭输出);

1 路装置失电告警信号(常闭);



主要技术性能

过载能力

a) 交流电流回路

2倍额定电流,连续工作;

10倍额定电流,允许10s;

40倍额定电流,允许 1s;

b) 交流电压回路

1.2倍额定电压,连续工作。



测量元件的准确度(在正常工作大气条件下)

a)保护部分:

  1. 电流、电压: 不超过±3%;

低频动作值: 不超过±0.02Hz;

滑差闭锁值: 不超过±0.01Hz或±1%

2) 动作时间:

1.5倍Iset(电流整定值)测试条件

速断: ≤50ms

定时限时间误差: 不超过±1%或±50ms

反时限时间误差: 不超过±3%或±50ms

b)测量部分:

1)测量精度:

采样电流、电压:±3‰

频率: ±0.01Hz

功率因数: ±0.003

功率: ±5‰

电度: ±5‰

2)事件顺序记录站内分辨率: ≤2ms

3)遥控正确率: 100%


环境条件

环境温度

正常工作温度: -10℃ ~ 55℃

极限工作温度: -20℃ ~ 60℃

贮存及运输 : -30℃ ~ 70℃

相对湿度: 5% ~95%;(产品内部既不应凝露,也不应结水。)

大气压力    80kPa~110kPa 。


绝缘性能

绝缘电阻

装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值,正常试验大气条件下,各等级的各回路绝缘电阻不小于100MΩ。

介质强度

在正常试验大气条件下,产品的各带电的导电电路对地(即外壳或外露的非带电金属零件)之间,以及产品中电气上无联系的各带电的导电电路之间,能承受2kV(额定绝缘电压>63V)或500V(额定绝缘电压≤63V)、50Hz的交流试验电压,历时1min,而无击穿或闪络现象。试验过程中任一被试回路施加电压时其余回路等电位互联接地。

冲击电压

在正常试验大气条件下,产品的各带电的导电电路对地(即外壳或外露的非带电金属零件)之间,以及产品中电气上无联系的各带电的导电电路之间,能承受冲击电压波形为标准雷电波,峰值为1kV(额定绝缘电压≤63V)或5kV(额定绝缘电压>63V)的试验电压,此后无绝缘损坏。


更多详情请下载PDF查看:
