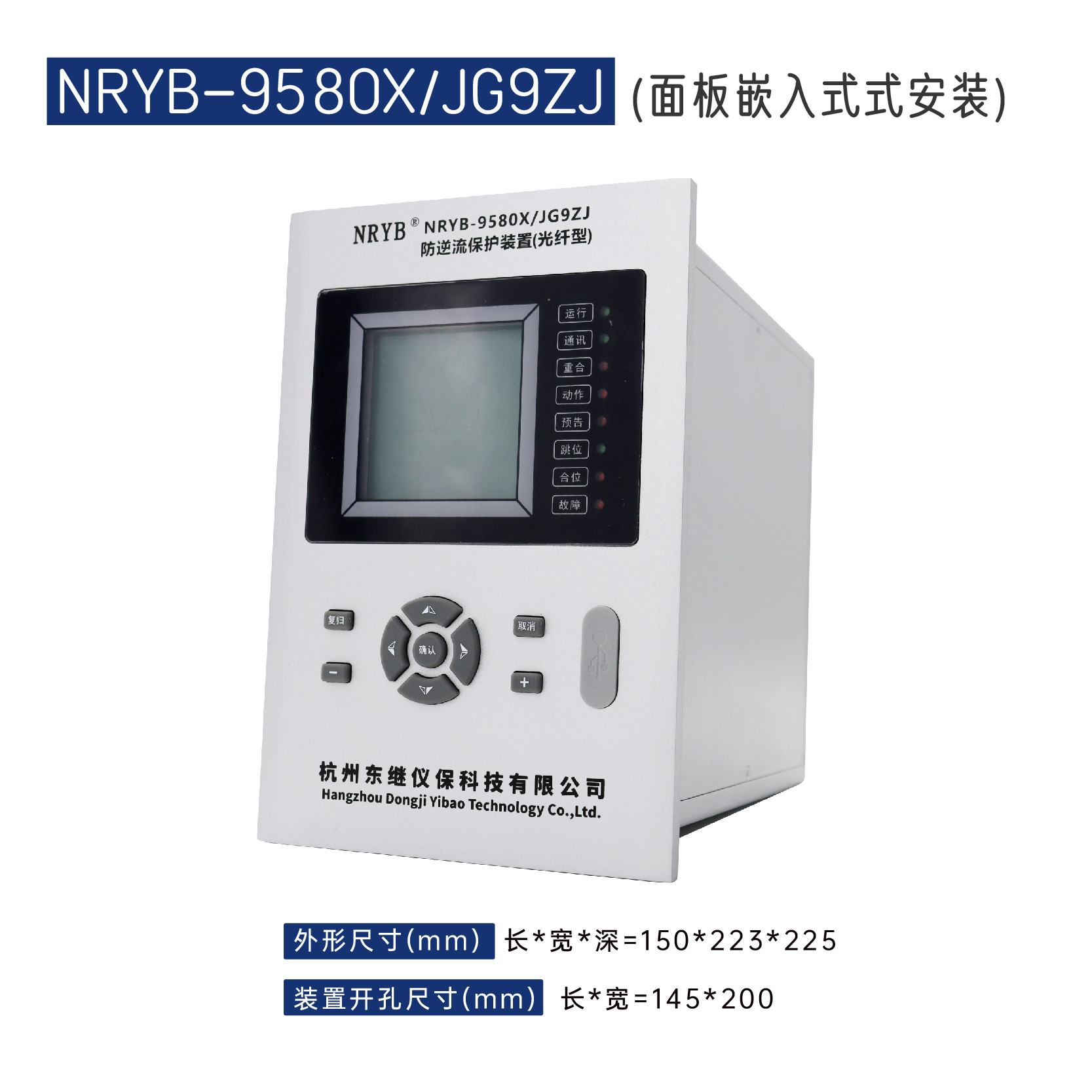

9580X/JG9ZJ 光纤型防逆流保护装置
产品分类：微机防逆流装置
关注度：11
发布时间：2025-11-21 14:51:57
产品简介：YBKJ-9580X/JG9ZJ微机光纤防逆流保护测控装置适用于35kV及以下电压等级（如用110kV电压···
产品详情 | PRODUCT DETAILS
YBKJ-9580X/JG9ZJ微机光纤防逆流保护测控装置适用于35kV及以下电压等级（如用110kV电压等级订货说明）自发自用余电不上网或者部分上网的场合，如分布式光伏发电，余热发电厂等，可以多路就地分级控制各个并网柜断路器的合分闸；也可以用在远距离通过光纤环网传输，分级控制逆流跳闸也可实现自动功率恢复合闸功能，光纤传输响应时间可达毫秒级，大大减少馈网的动作时间，满足电网的安全可靠运行，保障输电线路级设备的正常使用、延长使用寿命周期。

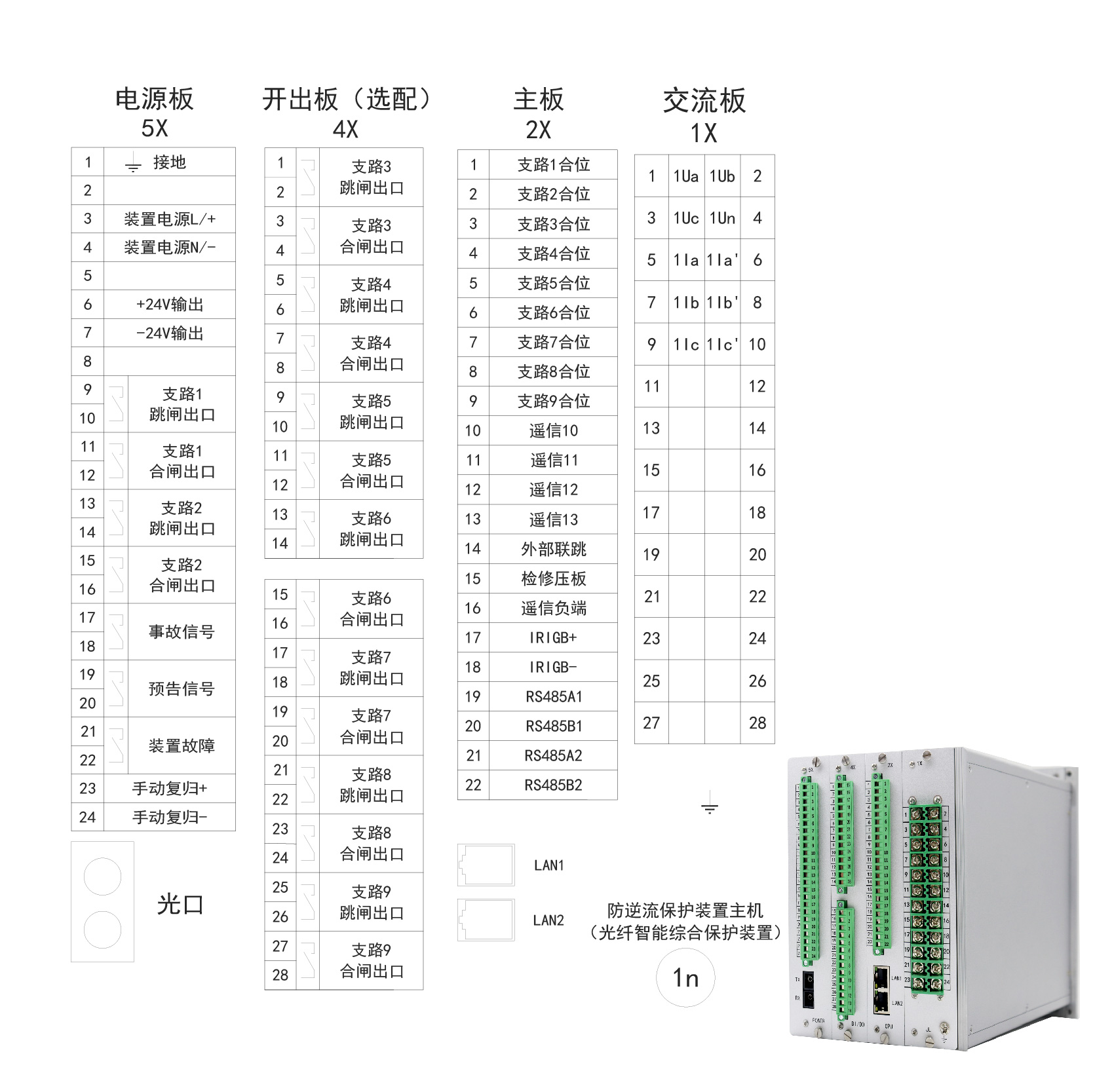

| 交流量 | 电压PT(Ua、Ub、Uc、Uo、UL) 测量CT(Iam、Ibm、Icm) |
| 保护功能 | 逆功率跳闸9段保护（可选判低正功率跳闸，判总功率跳闸） |
| 逆功率跳闸9段保护（跳闸出口矩阵可以设定，单独出口或者同时出口多个跳闸） | |
| 功率恢复合闸9段保护 | |
| 过电压2段保护 | |
| 低电压2段保护（可选：有流闭锁功能） | |
| 过频2段保护 | |
| 低频2段保护（可选无流闭锁，低压闭锁）（滑差闭锁低频保护可退） | |
| 滑差2段保护 | |
| PT断线告警 （PT断线时间可以设置） | |
| CT断线告警 | |
| 外部联跳保护 | |
| 测控功能 | 9个保护跳闸，9个保护合闸，2路信号出口，装置故障告警出口 (保护功能的出口可通过跳闸矩阵进行设置，方便用户选择要动作的继电器出口,可灵活用于各种工艺联锁) |
| 具备远方操作、检修状态、手动复归功能开入 | |
| 测量监视：一次值、二次值均可独立显示 | |
| 电流、电压、频率、功率、功率因数，四象限电度 | |
| 15路遥信开入 | |
| 多路软遥信，包括事故总信号等 | |
| 故障录波上送功能 | |
| 15次电流、电压奇次谐波分析功能 | |
| 计量级精度：最小电流采集稳定显示值为0.005A | |
| 通讯对时 | 1）IRIG-B码对时接口； 2）2路RS485接口 ； 3）2路以太网通讯接口； 4)光纤接口 |
| 1）RS485软件对时； 2）IRIG-B码对时 | |

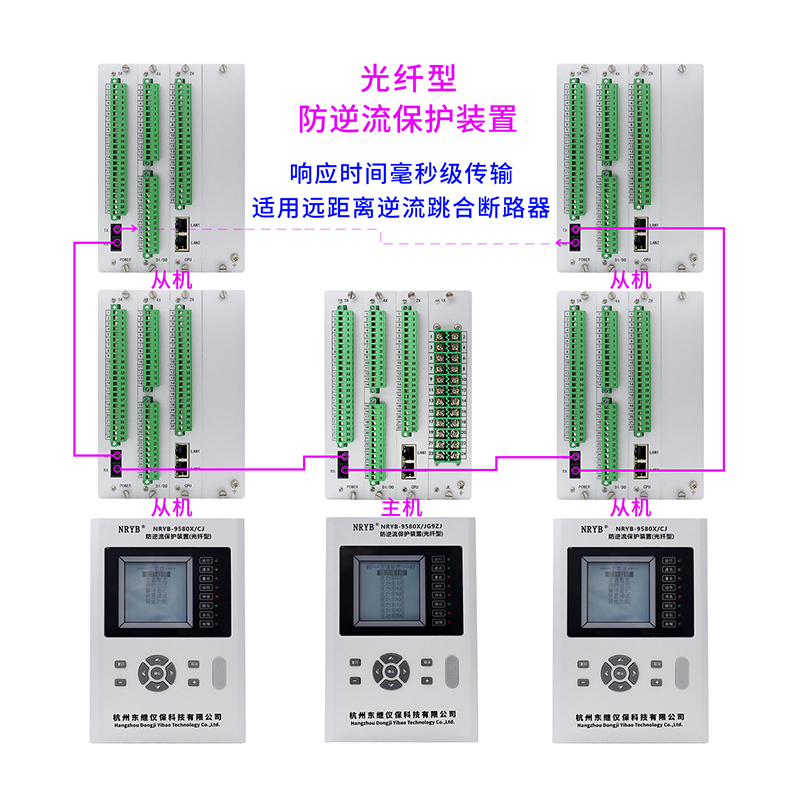

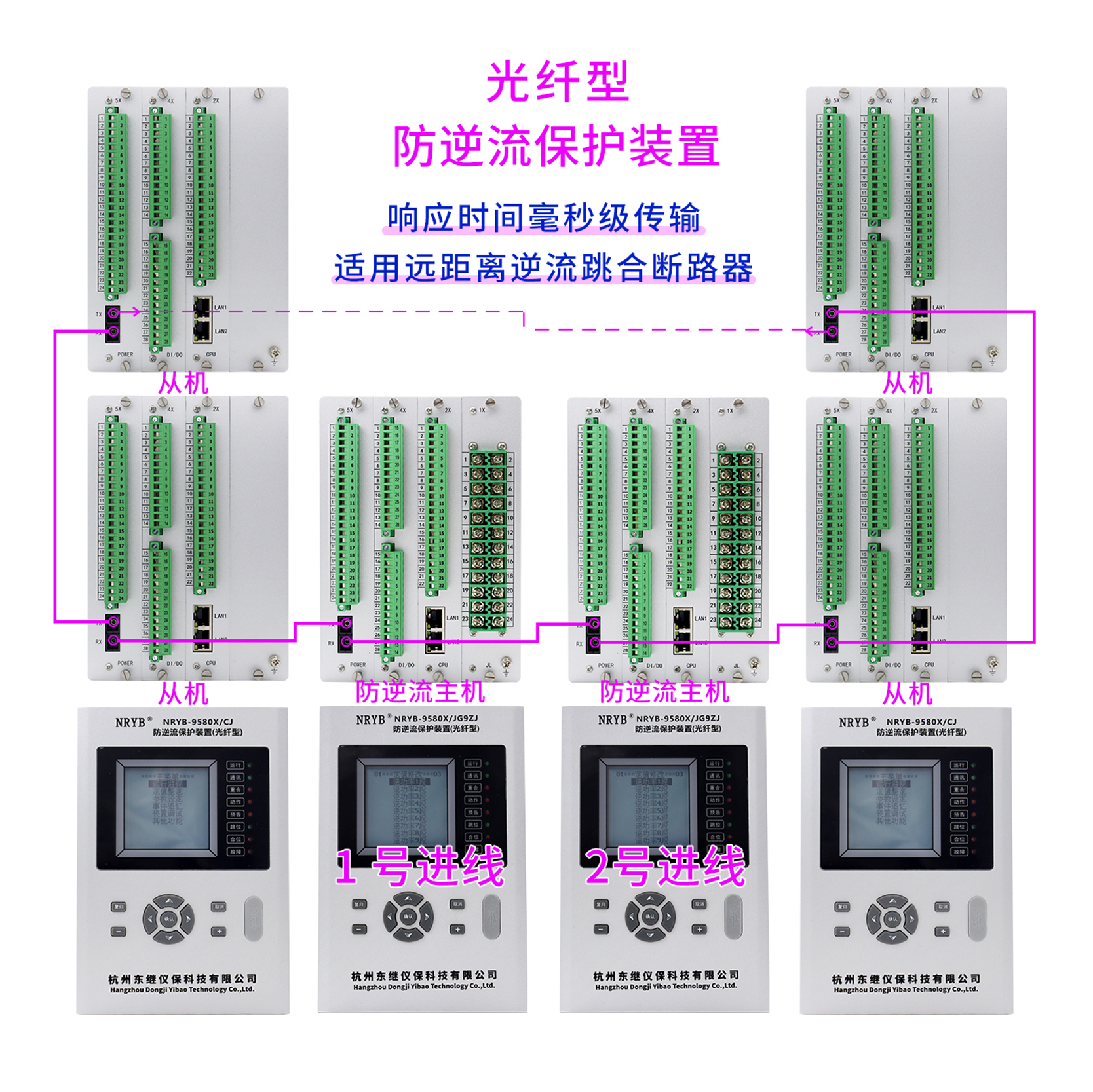

单模光纤环网 | 防逆流装置一主多从； 选配：两组多从控制（订货说明）； 光纤环网传输，响应时间可到毫秒级。 防逆流从机8路逆功率跳闸，8路功率恢复合闸，光纤跳闸出口对应逻辑在从机上设置。 |
